กระบอกลม Air Cylinder รุ่น SAU Series

กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU Series กระบอกลม กระบอกสูบ กระบอกลมลักษณะโปรไฟล์ คืออลูมิเนียมโครงสร้างของกระบอกลมทำจากอลูมิเนียมร้อนเหลวที่ถูกแรงอัดผ่านตัวแม่พิมพ์ โดยได้มาตรฐาน ISO15552 สินค้า คุณภาพ ภายใต้ลิขสิทธิ์แท้ จาก AirTAC ประเทศใต้หวัน

Category: กระบอกลม รุ่นมาตรฐาน (Pneumatic Standard Cylinder)

Description

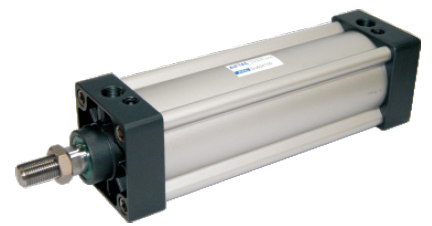

กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU Series

Features | กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU Seriess

Standard cylinder manufactured by our enterprise.
The seal of piston adopts heterogeneous two way seal structure. It’s dimension is tight and it has the function of oil reservation.
It is no tie rod cylinder. The cylinder barrel is “Mickey Mouse” shape, and have good corrosion.
Compared with ISO 15552 standard cylinder, SAU series cylinder with the same bore size is shorter.
The buffer adjustment of cylinder is smooth and steady.
Mounting accessories are the same as SC series. [Note] Consult us for non-standard stroke.
The seal material with high temperature resistance is adopted to guarantee the normal operation of cylinder at 150 C

สัญลักษณ์ (Symbol) กระบอกลม กระบอกสูบ รุ่น SAU Series

ชื่อรุ่น	รูปสัญลักษณ์	คำอธิบาย
กระบอกลม รุ่น SAU, SAU-S		กระบอกลม รุ่น SAU มาตรฐาน: กระบอกลมทำงานสองทาง (Double Acting Type)
กระบอกลม รุ่น SAU, SAU-S		กระบอกลม รุ่น SAU-S: กระบอกลมมีแม่เหล็กชนิดปรับความนุ่มของหมอนลมได้ (Double Acting With Magnet, Adjustable Curtain)

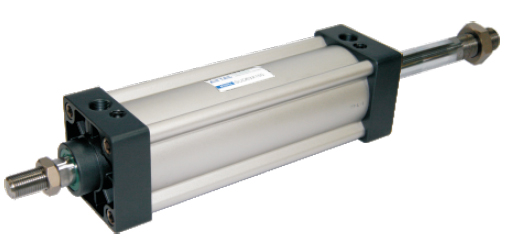

กระบอกลม รุ่น SUD, SUD-S		กระบอกลม รุ่น SAUD: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง (Double Acting Type Double Rod)
กระบอกลม รุ่น SUD, SUD-S		กระบอกลม รุ่น SAUD-S: กระบอกลมทำงานสองทางชนิดก้านสูบด้านข้างมีแม่เหล็ก (Double Rod With Magnet Air Cylinder)
กระบอกลม รุ่น SUJ, SUJ-S		กระบอกลม รุ่น SAUJ: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง แบบปรับระยะได้ (Double Acting Type Adjustable Stroke)
กระบอกลม รุ่น SUJ, SUJ-S		กระบอกลม รุ่น SAUJ-S: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง ปรับสโต๊คได้มีแม่เหล็ก (Double Rod, Adjustable Stroke With Magnet Air Cylinder)

Specification | กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU Series

Bore size (mm)		32	40	53	80	100
Acting type		Double acting
Fluid		Air(to be filtered by 40µm filter element)
Mounting type	SAU	Basic FA FB CA CB LB
Mounting type	SAUD, SAUJ	Basic FA LB
Operating pressure		0.15-1.0 MPa (22-145 ps) (1.5-10.0 bar)
Proof pressure		1.5 MPa (215 psi)(15 bar)
Temperature		-20~70 °C
Speed range mm/s		30~800
Stroke tolerance		0 ~ 250^+1.0251 ~ 1000^+1.5 1001 ~ 1500 ^+2.0
Cushion type		Variable cushion
Adjustable cushion stroke		21			28	29
Port size [Note 1]		1/8″	1/4″	3/8″		1/2″

Note 1: PT thread, G thread are available.
Add) Reder to P353 for detail of sensor switch.

Stroke | กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU Series

Bore size (mm)	Standard stroke (mm)																					Max.std stroke	Max.stroke
32	25	50	75	80	100	125	150	160	175	200	250	300	350	400	450	500	–	–	–	–	–	1000	1800
40	25	50	75	80	100	125	150	160	175	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1800
50	25	50	75	80	100	125	150	160	175	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1800
63	25	50	75	80	100	125	150	160	175	200	250	300	350	400	450	500	600	700	800	900	1000	1500	1800
80	25	50	75	80	100	125	150	160	175	200	250	300	350	400	450	500	600	700	800	900	1000	1500	1800
100	25	50	75	80	100	125	150	160	175	200	250	300	350	400	450	500	600	700	800	900	1000	1500	1800

Ordering Code | กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU Series

ตัวอย่างการเลือก Code: SAU₁ 50₂ x 50₃ – 20₄ S₅ [ ]₆ [ ]₇ [ ]₈

model	Bore size	Stroke	Adijustable stroke	Magnet	Mountiong type [note 1]	Seals material	Thread type
SAU: Double acting type	32 40 50 63 80 100	Refer to stroke table for details	No this code	Blank : With Without magnet S : With magnet	Blank	Blank : TPU H : Viton N : NBR	Blank : PT G : G
					LB
					FA
					FB
					CA
					CB
SAUD: Double rod type					Blank
SAUD: Double rod type					LB
SAUJ: Adjustable stroke type			10 20 30 40 50 75 100		FA

[Note 1] The accessories are the same as SC series, please refer to page 40—43 for details.

Inner Structure and material of major parts

Dimensions | กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU Series

Bore size ltem	A	AB	AC	AD	AE	B	D	DA	E	EA	F	FA	M	MA	H	K	KA	KB	P	PA	PB
32	140	47	93	27.5	27.5	45	12	32	M10x1.25	22	17	6	28	15	10	M6x1.0	16	33	1/8″	14	2.5
40	142	49	93	27.5	27.5	50	16	34	M12x1.25	24	17	7	32	15	14	M6x1.0	16	37	1/4″	15	6
50	150	57	93	27.5	27.5	62	20	42	M16x1.5	32	23	8	38	15	17	M6x1.0	16	47	1/4″	17	8.5
63	153	57	96	27.5	27.5	75	20	42	M16x1.5	32	23	8	38	15	17	M8x1.25	16	56	3/8″	15	9.5
80	182	75	107	33	33	94	25	54	M20x1.5	40	26	10	47	21	22	M10x1.5	18	70	3/8″	19.5	10
100	188	75	113	33	33	112	25	54	M20x1.5	40	26	10	47	21	22	M10x1.5	18	84	1/2″	16.5	11
