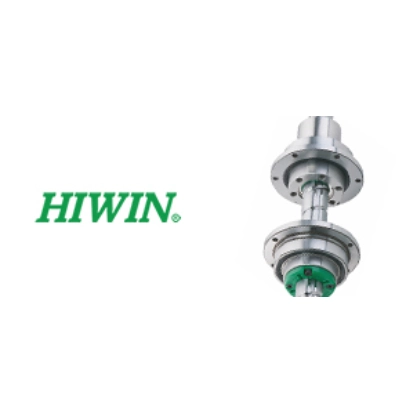

ไฮวินบอลสกรู Spline

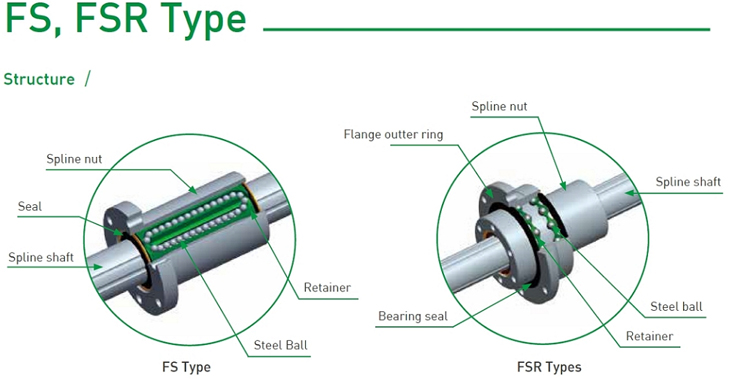

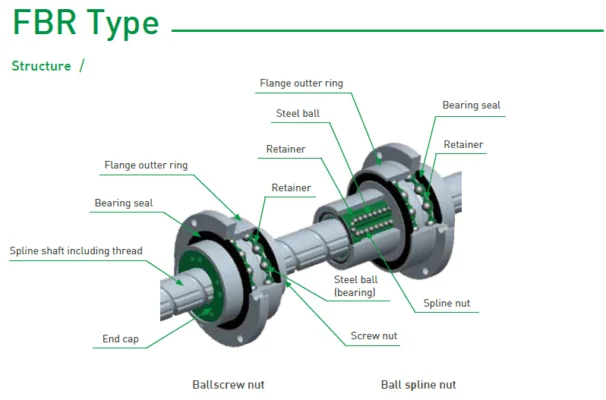

ในตัว บอลสกรูชนิดพิเศษ จะมีเม็ดลูกปืนที่มีแผ่นกั้นเม็ดลูกปืนจำนวน 3 ชุด ในขณะที่ลูกปืนทั้งหมดจะประกอบให้หันหน้าชนกัน แผ่นกั้นเม็ดลูกปืนออกแบบมาให้สามารถเคลื่อนที่ด้วยความเร็วสูงได้, รองรับอัตราเร่งและอัตราหน่วงและป้องกันเม็ดลูกปืนไม่ให้หลุดออกมาแม้กระทั่งเอาตัวนัทออกจากเพลา

• การส่งแรงบิด

เม็ดลูกปืนที่เคลื่อนที่บนเพลาส่งผลให้เกิดการเคลื่อนที่ระหว่าง ตัวนัทและเพลาซึ่งจะทำให้เกิดการส่งแรงบิด

• โครงสร้างการรวมชิ้นส่วนเข้าด้วยกัน

การรวมตัวนัทและลูกปืนของ Ball Spline จำทำให้สามารถทำงานที่ต้องการความแม่นยำสูงในขณะที่มีชิ้นส่วนที่มีขนาดเล็ก

• การติดตั้งง่าย

ด้วยการออกแบบแผ่นกั้นเม็ดลูกปืนที่เหมาะสม ตัวนัทสามารถเคลื่อนที่ออกจากตัวเพลาได้โดยที่เม็ดลูกปืนไม่หลุดออกมา

• เส้นทางของการหล่อลื่น

เส้นทางในการหล่อลื่นที่เหมาะสมจะทำให้จาระบีสามารถเข้าถึงร่องเม็ดลูกปืนได้โดยตรงทำให้ช่วยเพิ่มอายุการใช้งาน

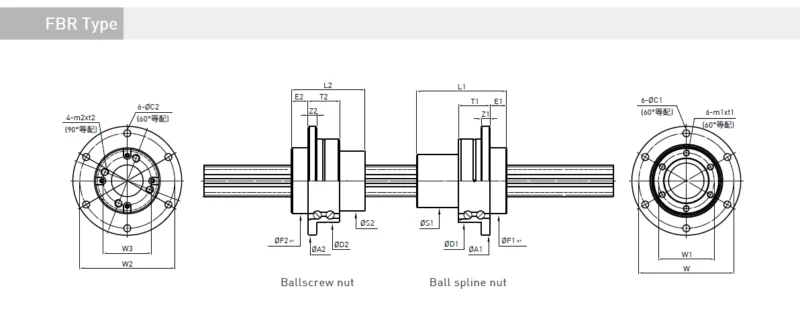

รายละเอียด Ball Spline

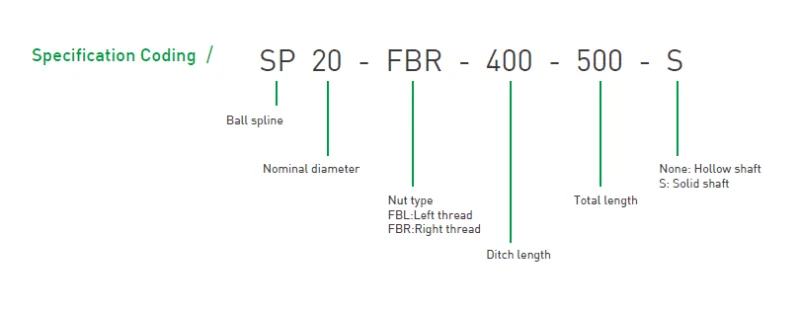

ตัวอย่าง Code Spline

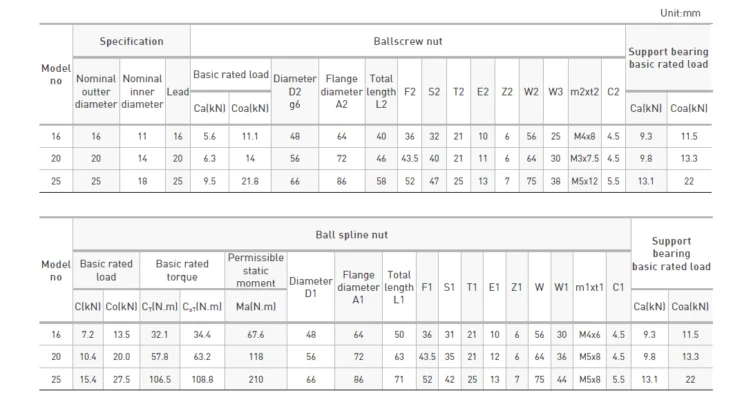

รายละเอียดทางเทคนิค: HIWIN Ball Spline

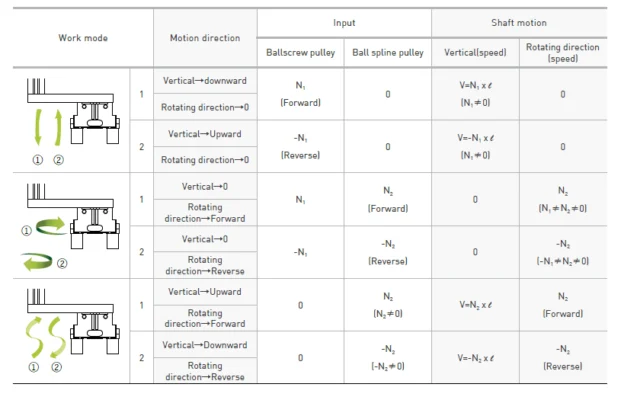

การทำงาน Ball Spline
