PLC AH series - Expansion Modules
DELTA PLC AH series – Expansion Module
คุณสมบัติ | Digital I/O Modules
เป็นอุปกรณ์โมดูล I / O ที่เหมาะสำหรับการใช้งานที่ต้องการขยายจำนวน I / O เข้ากันได้กับ PLC โดยใช้การสื่อสาร MODBUS TCP (RTU Mode) บนเครือข่าย Ethernet หรือ Lan และการออกแบบอินพุต / เอาท์พุตแบบแยกด้วย Bi-Directional Opto-Couplers.
เลือกรุ่นสินค้า | Digital I/O Modules
ตัวอย่าง: AH16AM10N-5A, AH16AP11P-5A
วิธีการเลือก: AH(1)B6(2) AM(3) 1(4) 0(5) N(6) – 5A(7)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | จำนวน I/O | 16 | 16 ตัว |
| 32 | 32 ตัว | ||
| 64 | 64 ตัว | ||
| (3) | การจำแนกประเภท | AM | ดิจิตอลอินพุต |
| AN | ดิจิตอลเอาต์พุต | ||
| AP | ดิจิตอล อินพุต / เอาต์พุต | ||
| AR | ดิจิตอลอินพุตด้วย interrupt | ||
| (4) | ฟังก์ชัน | 0 | ไม่มีอินพุต |
| 1 | อินพุตกระแสตรง (24 VDC) | ||
| 3 | อินพุตกระแสสลับ (120 – 240 VAC) | ||
| (5) | ฟังก์ชัน | 0 | ไม่มีเอาต์พุต |
| 1 | 0.5 A ทรานซิสเตอร์ / เอาต์พุต TRIAC หรือ 2 A รีเลย์เอาต์พุต | ||
| 2 | 0.1 A ทรานซิสเตอร์ เอาต์พุต | ||
| (6) | ฟังก์ชัน | N | ไม่มีเอาต์พุต |
| R | รีเลย์เอาต์พุต | ||
| T | เอาต์พุต NPN | ||
| P | เอาต์พุต PNP | ||
| S | เอาต์พุต TRIAC | ||
| (7) | ชนิด | 5A | ขั่วต่อที่ถอดได้ |
| 5B | คอนเนคเตอร์ DB37 | ||
| 5C | MIL |
ข้อมูลทางเทคนิค | Digital I/O Modules
| รุ่น | อินพุต | อินพุตสัญญาณ | เอาต์พุต | เอาต์พุตสัญญาณ | ชนิดขั่วต่อ | การใช้พลังงาน (เข้า / ออก) |
|---|---|---|---|---|---|---|
| AH16AM10N-5A | 16 | 24 VDC 5 mA | – | – | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.1 w / 1.9 w |
| AH16AM30N-5A | 16 | 120 – 240 VAC 4.5 – 9 mA | – | – | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.1 w / – |
| AH32AM10N-5A | 32 | 24 VDC 5 mA | – | – | เทอร์มินัลบล็อกแบบถอดได้, EU | 0.2 w / 3.8 w |
| AH32AM10N-5B | 32 | 24 VDC 5 mA | – | – | DB37 | 0.2 w / 3.8 w |
| AH32AM10N-5C | 32 | 24 VDC 5 mA | – | – | MIL | 0.2 w / 3.8 w |
| AH64AM10N-5C | 64 | 24 VDC 3.2 mA | – | – | MIL | 0.2 w/ 4.9 w |
| AH16AR10N-5A | 16 | 24 VDC 5 mA | – | – | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.5 w / 1.9 w |
| AH16AP11R-5A | 8 | 24 VDC 5 mA | 8 | รีเลย์ 240 VAC / 24 VDC 2 A | JIS เทอร์มินัลบล็อกแบบถอดได้ | 1.1 w / |
| AH16AP11T-5A | 8 | 24 VDC 5 mA | 8 | NPN (ซิงค์) 12 – 24VDC 0.5 A | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.2 w / 0.2 w |
| AH16AP11P-5A | 8 | 24 VDC 5 mA | 8 | PNP (ซอร์ส) 12-24VDC 0.5 A | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.2 w / 0.2 w |
| AH16 AN01R-5A | – | – | 16 | รีเลย์ 240 VAC / 24 VDC 2 A | JIS เทอร์มินัลบล็อกแบบถอดได้ | 2.1 w / – |
| AH16 AN01T-5A | – | – | 16 | NPN (ซิงค์) 12 – 24 VDC 0.5 A | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.2 w / 0.4 w |
| AH16 AN01P-5A | – | – | 16 | PNP (ซอร์ส) 12 – 24 VDC 0.5 A | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.2 w / 0.4 w |
| AH16 AN01S-5A | – | – | 16 | TRIAC 120 / 240 VAC 0.5 A | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.6 w / – |
| AH32 AN02T-5A | – | – | 32 | NPN (ซิงค์) 12 – 24 VDC 0.1 A | เทอร์มินัลบล็อกแบบถอดได้, EU | 0.4 w / 0.8 w |
| AH32 AN02P-5A | – | – | 32 | PNP (ซอร์ส) 12 – 24 VDC 0.1 A | เทอร์มินัลบล็อกแบบถอดได้, EU | 0.4 w / 0.8 w |
| AH32 AN02T-5B | – | – | 32 | NPN (ซิงค์) 12 – 24 VDC 0.1 A | DB37 | 0.4 w / 0.8 w |
| AH32 AN02P-5B | – | – | 32 | PNP (ซอร์ส) 12 – 24 VDC 0.1 A | DB37 | 0.4 w / 0.8 w |
| AH32 AN02T-5C | – | – | 32 | NPN (ซิงค์) 12 – 24 VDC 0.1 A | MIL | 0.4 w / 0.8 w |
| AH32 AN02P-5C | – | – | 32 | PNP (ซอร์ส) 12 – 24 VDC 0.1 A | MIL | 0.4 w / 0.8 w |
| AH64 AN02T-5C | – | – | 64 | NPN (ซิงค์) 12 – 24 VDC 0.1 A | MIL | 0.6 w / 1.5 w |
| AH64 AN02P-5C | – | – | 64 | PNP (ซอร์ส) 12 – 24 VDC 0.1 A | MIL | 0.6 w / 1.5 w |
คุณสมบัติ | Analog I/O Modules
โมดูลอินพุตแบบอะนาล็อกคือแหล่งอินพุตต่างๆเช่นเทอร์โมคัปเปิล RTD เทอร์มิสเตอร์หรือสัญญาณอนาล็อกทั่วไป โมดูลเหล่านี้มีไว้สำหรับแอปพลิเคชันที่ต้องการการขยาย I / O เพิ่มเติม ใช้โปรโตคอลการสื่อสาร EIA RS-485 ซึ่งเป็นมาตรฐานสายส่งแบบสมดุลสองทิศทางที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม
เลือกรุ่นสินค้า | Analog I/O Modules
ตัวอย่าง: AH04AD-5A, AH08 AD-5B
วิธีการเลือก: AH(1) 04(2) AD(3) – 5A(4)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | จำนวน I/O | 04 | 04 แชแนล |
| 06 | 06 แชแนล | ||
| 08 | 08 แชแนล | ||
| (3) | การจำแนกประเภท | AD | อนาล็อกอินพุต |
| DA | อนาล็อกเอาต์พุต | ||
| XA | อนาล็อก อินพุต / เอาต์พุต | ||
| (4) | ชนิด | 5A | แรงดันไฟฟ้า / กระแส |
| 5B | แรงดันไฟฟ้า | ||
| 5C | กระแส |
ข้อมูลทางเทคนิค | Analog I/O Modules
| รุ่น | ช่อง | สัญญาณ | ชนิดขั่วต่อ | การใช้พลังงาน (เข้า / ออก) |
|---|---|---|---|---|

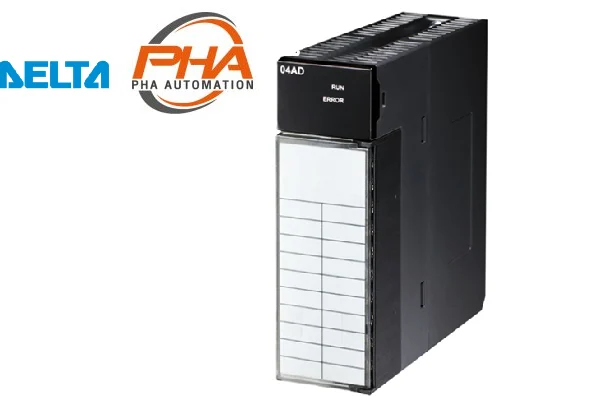

| AH04 AD-5A | 4 อินพุต | 0/1 V – 5 V, ±5 V, 0 V – 10 V, ±10 V 0/4 mA~20 mA, ±20 mA | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.35 w / 1 w |
| AH08 AD-5A | 8 อินพุต | 0/1 V – 5 V, ±5 V, 0 V – 10 V, ±10 V 0/4 mA~20 mA, ±20 mA | เทอร์มินัลบล็อกแบบถอดได้, EU | 1.5 w / – |
| AH08 AD-5B | 8 อินพุต | 0/1 V – 5 V, ±5 V, 0 V – 10 V, ±10 V | JIS เทอร์มินัลบล็อกแบบถอดได้ | 1.9 w / – |
| AH08 AD-5C | 8 อินพุต | 0/4 mA ~ 20 mA, ±20 mA | JIS เทอร์มินัลบล็อกแบบถอดได้ | 1.6 w / – |
| AH04DA-5A | 4 เอาต์พุต | 0/1 V – 5 V, ±5 V, 0 V – 10 V, ±10 V 0/4 mA – 20mA | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.34 w / 2.6 w |
| AH08DA-5A | 8 เอาต์พุต | 0/1 V – 5 V, ±5 V, 0 V – 10 V, ±10 V 0/4 mA – 20mA | เทอร์มินัลบล็อกแบบถอดได้, EU | 1 w / 5 w |
| AH08DA-5B | 8 เอาต์พุต | 0/1 V – 5 V, ±5 V, 0 V – 10 V, ±10 V | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.25 w / 2.2 w |
| AH08DA-5C | 8 เอาต์พุต | 0/4 mA – 20 mA | JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.25 w / 3.7 w |
| AH06XA-5A | 4 อินพุต / 2 เอาต์พุต | อินพุต: 0/1 V – 5 V, ±5 V, 0 V – 10 V, ±10 V 0/4 mA – 20 mA, ±20 mA เอาต์พุต: 0/1 V – 5 V,±5 V ,0 V – 10 V, ±10 V 0/4 mA – 20 mA |
JIS เทอร์มินัลบล็อกแบบถอดได้ | 0.34 w / 1.4 w |
เลือกรุ่นสินค้า | Temperture Measurement Modules
ตัวอย่าง: AH04PT-5A, AH04TC-5A
วิธีการเลือก: AH(1) 04(2) PT(3) – 5A
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | I/O | 04 | 04 แชแนล |
| 08 | 08 แชแนล | ||
| (3) | การจำแนกประเภท | PT | เครื่องวัดอุณหภูมิแบบตัวต้านทาน |
| TC | เทอร์โมคัปเปิล | ||
| PTG | เครื่องวัดอุณหภูมิแบบตัวต้านทาน (ช่องแบบไอโซเลท) |
ข้อมูลทางเทคนิค | Temperature Measurement Modules
| โมเดล | สัญญาณ | ช่อง | ชนิดเทอร์มินัลบล็อก | การใช้พลังงาน (ภายใน / ภายนอก) |
ความละเอียด | เวลาการแปลง |
|---|---|---|---|---|---|---|
| AH04PT-5A | (2/3/4-wire อินพุต RTD) Pt100, Pt1000, Ni100, Ni1000, 0 Ω – 300 Ω |
4 | แผงขั้วต่อเทอร์มินัลแบบถอดได้ JIS | 2 w / – | 0.1 ºC / 0.1 ºF 0.1% (0 Ω~300 Ω) |
2/4-wire: 150 ms / ช่อง 3-wire: 300 ms / ช่อง |
| AH04-TC-5A | อินพุต Thermocouple J,K,R,S,T,E,N,±150 mV | 4 | แผงขั้วต่อเทอร์มินัลแบบถอดได้ JIS | 1.5 w / – | 0.1 ºC / 0.1 ºF | 200 ms / ช่อง |
| AH08TC-5A | อินพุต Thermocouple J,K,R,S,T,E,N,±150 mV | 8 | แผงขั้วต่อเทอร์มินัลแบบถอดได้ JIS | 1.5 w / – | 0.1 ºC / 0.1 ºF | 200 ms / ช่อง |
| AH08PTG-5A | (2/3/4-wire อินพุต RTD) Pt100, Pt1000, Ni100, Ni1000, 0 Ω – 300 Ω |
8 | แผงขั้วต่อเทอร์มินัลแบบถอดได้ EU | 0.7 w / 4 w | 0.1 ºC / 0.1 ºF 0.1% (0 Ω~300 Ω) |
2/4-wire: 20 ms (fast) – 100 ms (normal) / ช่อง 3-wire: 200 ms / ช่อง |
เลือกรุ่นสินค้า | Remote I/O Modules
ตัวอย่าง: AH04PT-5A, AH04TC-5A
วิธีการเลือก: AH(1) RTU(2) DNET(3) – 5A
| หมายเลข | ความหาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | การจำแนกประเภท | RTU | 04 แชแนล |
| (3) | ฟังก์ชัน | DNET | DeviceNet |
| PFBS | PROFIBUS | ||
| ETHN | EtherNet/IP |
ข้อมูลทางเทคนิค | Remote I/O Modules
| โมเดล | การใช้พลังงาน (ภายใน / ภายนอก) |
รายละเอียด | |
|---|---|---|---|
| AHRTU-DNET-5A | 0.75 w / 0.72 w | – โมดูล DeviceNet remote I/O – รองรับความเร็วสูงสุด 1 Mbps – รองรับโมดูล DIO, AIO, วัดอุณหภูมิ และการสื่อสาร |
– ต้องติดตั้งบน backplane หลัก – รองรับมากสุดถึง 7 รางต่อขยาย |
| AHRTU-PFBS-5A | 1.9 w / – | – โมดูล PROFIBUS-DP remote I/O – รองรับความเร็วสูงสุด 1 2 Mbps – รองรับโมดูล DIO, AIO, วัดอุณหภูมิ และการสื่อสาร – ติดตั้งบน Backplanes หลัก |
– ความจุ I/O : 122 คำสำหรับอินพุต / 122 คำสำหรับเอาต์พุต – รองรับมากสุดถึง 7 รางต่อขยาย |
| AHRTU-ETHN-5A | 2.2 w / – | – RPI: 1 – 1,000ms – PPS: 10,000 – โมดูล EtherNet/IP remote I/O – รองรับโมดูล DIO, AIO, วัดอุณหภูมิ |
– ต้องติดตั้งบน backplane หลัก – รองรับมากสุดถึง 7 รางต่อขยาย – 2 ช่อง Ethernet – ความจุ I/O : 234 คำสำหรับอินพุต / 234 คำสำหรับเอาต์พุต |
เลือกรุ่นสินค้า | Network Modules
ตัวอย่าง: AH10EN-5A, AH15EN-5A
วิธีการเลือก: AH(1) 10(2) EN(3) – 5A
| หมายเลข | ความหมาย | รหัว | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | ฟังก์ชัน | 10 | ธรรมดา |
| 15 | ขั้นสูง | ||
| (3) | การจำแนกประเภท | EN | Ethernet |
| SCM | Serial Commmunication | ||
| DNET | DeviceNet | ||
| PFBM | PROFIBUS Master | ||
| PFBS | PROFIBUS Slave | ||
| COPM | CANopen |
ข้อมูลทางเทคนิค| Network Modules
| โมเดล | การใช้พลังงาน (ภายใน / ภายนอก) |
ข้อมูลจำเพาะ | |
|---|---|---|---|
| AH10EN-5A | 1.6 w / – | – โมดูลการสื่อสาร Ethernet (Master / Slave) – ช่องการสื่อสาร 100 Mbps × 2 – ฟังก์ชัน Modbus TCP – ฟังก์ชันแลกเปลี่ยนข้อมูลอัตโนมัติ |
– ฟังก์ชัน SNMP / E-mail / IP Filter – EtherNet/IP – โหมด Scanner & Adapter – การเชื่อมต่อ: TCP = 64 ; CIP = 64 – RPI: 1 – 1,000 ms / PPS: 6,400 – 250 คำ / การเชื่อมต่อ |
| AH15EN-5A | – ฟังก์ชัน SNMP / E-mail / IP Filter – รองรับ IEC60870 |
||
| AH10SCM-5A | 1.2 w / – | – โมดูลการสื่อสารแบบ Serial (Master / Slave) – การออกแบบแยกกันระหว่าง กำลัง & สัญญาณ – ติดตั้งช่องสื่อสาร RS-422/RS-485 × 2 (หลายโหมด, 460.8 Kbps) – รองรับฟังก์ชัน PLC Link |
– รองรับการสื่อสารที่ผู้ใช้กำหนด (UD Link) – ฟังก์ชัน Modbus RTU / ASCII – ฟังก์ชันแลกเปลี่ยนข้อมูลอัตโนมัติ – รองรับฟังก์ชัน BACnet Slave |
| AH15SCM-5A | 1 w / – | – โมดูลการสื่อสารแบบ Serial (Master / Slave) – การออกแบบแยกกันระหว่าง กำลัง & สัญญาณ – ติดตั้งช่องสื่อสาร RS-232 × 2 (หลายโหมด, 460.8 Kbps) – รองรับฟังก์ชัน PLC Link |
|
| AH10DNET-5A | 0.9 w / 0.72 w | – โมดูลการสื่อสารแบบ DeviceNet (Master / Slave) – รองรับความเร็วสูงสุดที่ 1 Mbps – โหมดเปลี่ยนระหว่าง master และ slave |
– เชื่อมต่อสูงสุดที่ 63 slaves สถานีในโหมด master – RIO ความจุในโหมด master: 490 คำสำหรับอินพุต/เอาต์พุต |
| AH10PFBM-5A | 2 w / – | – โมดูล PROFIBUS-DP (master) – รองรับ DPV0 / DPV1 – ความเร็วสูงสุด : 12 Mbps |
– เชื่อมต่อสูงสุดที่ 124 slaves – ความจุ I/O: 2880 คำสำหรับอินพุต / 2880 คำสำหรับเอาต์พุต |
| AH10PFBS-5A | 1 w / – | – โมดูล PROFIBUS-DP (slave) – รองรับ DPV0 – ความเร็วสูงสุด : 12 Mbps |
– ความจุ I/O : 100 คำสำหรับอินพุต / 100 คำสำหรับเอาต์พุต |
| AH10COPM-5A | – โมดูล CANopen (Master / Slave) – ความเร็วสูงสุด: 1 Mbps – เชื่อมต่อสูงสุดที่ 100 slaves ในโหมด master |
– | |
เลือกรุ่นสินค้า | Network Modules
ตัวอย่าง: AH02HC-5A, AH04HC-5A
วิธีการเลือก: AH(1) 02(2) HC(3) – 5A
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | AH | DELTA PLC AH series |
| (2) | ฟังก์ชัน | 02 | 2 channel |
| 04 | 4 channel | ||
| 05 | ชนิดเรียบง่าย (PM) | ||
| 10 | ชนิดมาตรฐาน (PM) | ||
| 15 | ชนิดขั้นสูง (PM) | ||
| 20 | DMCNET | ||
| 08E | EtherCAT (8 แกน) | ||
| 10E | EtherCAT (10 แกน) | ||
| 20E | EtherCAT (20 แกน) | ||
| (3) | การจำแนกประเภท | HC | High speed counter |
| PM | Motion Controller (Pulse Train) | ||
| MC | Motion Controller (Network) |
ข้อมูลทางเทคนิค | Motion Control Modules
| โมเดล | ช่อง / แกน | การใช้พลังงาน (ภายใน) |
ชนิดเทอร์มินัลบล็อก |
|---|---|---|---|
| AH02HC-5A | 2 | 2.4 w | แผงขั้วต่อเทอร์มินัลแบบถอดได้ EU |
| AH04HC-5A | 4 | HDC | |
| AH05PM-5A | 2 | 2.7 w | แผงขั้วต่อเทอร์มินัลแบบถอดได้ EU |
| AH10PM-5A | 6 | HDC | |
| AH15PM-5A | 4 | ||
| AH20MC-5A | 12 | 3 w | |
| AH08EMC-5A | 8 | 3.3 w | |
| AH10EMC-5A | 16 | ||
| AH20EMC-5A | 32 |
เลือกรุ่นสินค้า | อุปกรณ์เสริม
| ผลิตภัณฑ์ | โมเดล | ข้อมูลจำเพาะ | โมดูลที่ใช้งานได้ | คำอธิบาย |
|---|---|---|---|---|
| สายเชื่อมต่อ | AHACAB06-5A | 0.6 m | AHBP04M1-5A AHBP06M1-5A AHBP08M1-5A AHBP12M1-5A AHBP06E1-5A AHBP08E1-5A AHBP04MR1-5A AHBP06MR1-5A AHBP08MR1-5A AHBP06ER1-5A AHBP08ER1-5A |
สายต่อสำหรับเชื่อมต่อแบ็คเพลนส่วนขยาย |
| AHACAB10-5A | 1.0 m | |||
| AHACAB15-5A | 1.5 m | |||
| AHACAB30-5A | 3.0 m | |||
| AHACAB50-5A | 5.0 m | |||
| AHACABA0-5A | 10.0 m | |||
| AHACABA5-5A | 15.0 m | |||
| AHACABB0-5A | 20.0 m | |||
| AHACABC0-5A | 30.0 m | |||
| AHACABD0-5A | 40.0 m | |||
| AHACABE0-5A | 50.0 m | |||
| AHACABF0-5A | 60.0 m | |||
| AHACABG0-5A | 70.0 m | |||
| AHACABH0-5A | 80.0 m | |||
| AHACABJ0-5A | 90.0 m | |||
| AHACABK0-5A | 100.0 m | |||
| UC-ET010-24A | 1.0 m / MIL | AH32 AM10N-5C AH32 AN02T-5C AH32 AN02P-5C AH64 AM10N-5C AH64 AN02T-5C AH64 AN02P-5C |
สายต่อ I/O สำหรับเชื่อมต่อโมดูลเทอร์มินัลภายนอก | |
| UC-ET010-24B | 1.0 m / MIL (มีการป้องกัน) | |||
| UC-ET020-24B | 2.0 m / MIL (มีการป้องกัน) | |||
| UC-ET030-24B | 3.0 m / MIL (มีการป้องกัน) | |||
| UC-ET010-24C | 1.0 m / MIL | AH32 AN02T-5C AH32 AN02P-5C AH64 AN02T-5C AH64 AN02P-5C |
||
| UC-ET010-24D | 1.0 m / MIL (มีการป้องกัน) | |||
| UC-ET020-24D | 2.0 m / MIL (มีการป้องกัน) | |||
| UC-ET030-24D | 3.0 m / MIL (มีการป้องกัน) | |||
| UC-ET010-33B | 1.0 m / DB37 | AH32 AM10N-5B AH32 AN02T-5B AH32 AN02P-5B |
||
| UC-ET010-13B | 1.0 m / HDC | AH04HC-5A AH20MC-5A AH08EMC-5A AH10EMC-5A AH20EMC-5A |
||
| UC-ET010-15B | AH10PM-5A AH15PM-5A |
|||
| UC-DN01Z-01A(*) | 305.0 m (Thick / Trunk Cable) | AH10COPM-5A AH10DNET-5A AHRTU-DNET-5A TAP-CN01 TAP-CN02 TAP-CN03 |
สาย CANopen / DeviceNet | |
| UC-DN01Z-02A(*) | 305.0 m (Thin / Drop Cable) | |||
| สายเชื่อมต่อ | UC-CMC003-01A | 0.3 m / RJ45 | AH20MC-5A TAP-CN03 |
สาย CANopen / DeviceNet / DMCNET |
| UC-CMC005-01A | 0.5 m / RJ45 | |||
| UC-CMC010-01A | 1.0 m / RJ45 | |||
| UC-CMC015-01A | 1.5 m / RJ45 | |||
| UC-CMC020-01A | 2.0 m / RJ45 | |||
| UC-CMC030-01A | 3.0 m / RJ45 | |||
| UC-CMC050-01A | 5.0 m / RJ45 | |||
| UC-CMC100-01A | 10.0 m / RJ45 | |||
| UC-CMC200-01A | 20.0 m / RJ45 | |||
| UC-EMC003-02A | 0.3 m / RJ45 | AH08EMC-5A AH10EMC-5A AH20EMC-5A |
สาย EtherCAT (ETG ได้รับอนุมัติ) |
|
| UC-EMC005-02A | 0.5 m / RJ45 | |||
| UC-EMC010-02A | 1.0 m / RJ45 | |||
| UC-EMC020-02A | 2.0 m / RJ45 | |||
| UC-EMC050-02A | 5.0 m / RJ45 | |||
| UC-EMC100-02A | 10.0 m / RJ45 | |||
| UC-EMC200-02A | 20.0 m / RJ45 | |||
| UC-EMC003-02B | 0.3 m / RJ45 | สาย EtherCAT | ||
| UC-EMC005-02B | 0.5 m / RJ45 | |||
| UC-EMC010-02B | 1.0 m / RJ45 | |||
| UC-EMC020-02B | 2.0 m / RJ45 | |||
| UC-EMC030-02B | 3.0 m / RJ45 | |||
| UC-EMC050-02B | 5.0 m / RJ45 | |||
| UC-EMC100-02B | 10.0 m / RJ45 | |||
| UC-FB010-01A | 1.0m / โหมดเดี่ยว / คอนเน็คเตอร์ LC | AHCPU560-EN2 | สายไฟเบอร์ออปติก | |
| UC-FB030-01A | 3.0m / โหมดเดี่ยว / คอนเน็คเตอร์ LC | |||
| UC-FB010-02A | 1.0m / หลายโหมด / คอนเน็คเตอร์ LC | |||
| UC-FB030-02A | 3.0m / หลายโหมด / คอนเน็คเตอร์ LC | |||
| โมดูลเทอร์มินัลภายนอก | UB-10-ID32 A | MIL | AH32 AM10N-5C AH64 AM10N-5C |
สำหรับโมดูลดิจิตอลอินพุต |
| UB-10-ID32B | DB37 | AH32 AM10N-5B | ||
| UB-10-OR16 A | 16 จุด เอาต์พุตรีเลย์ (240 VAC / 24 VDC, 2 A) MIL |
AH32 AN02T-5C AH64 AN02T-5C |
สำหรับโมดูลดิจิตอลเอาต์พุต | |
| UB-10-OR16B | AH32 AN02P-5C AH64 AN02P-5C |
|||
| UB-10-OR32 A | 32 จุด เอาต์พุตรีเลย์ (240 VAC / 24 VDC, 2 A) DB37 |
AH32 AN02T-5B | ||
| UB-10-OR32B | AH32 AN02P-5B | |||
| UB-10-OT32 A | เอาต์พุตทรานซิสเตอร์ MIL | AH32 AN02T-5C AH32 AN02P-5C AH64 AN02T-5C AH64 AN02P-5C |
||
| UB-10-OT32B | เอาต์พุตทรานซิสเตอร์ DB37 | AH32 AN02T-5B AH32 AN02P-5B |
||
| UB-10-IO16C | HDC | AH04HC-5A AH20MC-5A |
สำหรับโมดูลควบคุมการเคลื่อนที่ | |
| UB-10-IO22C | AH08EMC-5A AH10EMC-5A AH20EMC-5A |
|||
| UB-10-IO24C | AH10PM-5A | |||
| UB-10-IO34C | AH15PM-5A |
* หน่วยสั่งซื้อ: เมตร, ไม่มีจำหน่ายในไต้หวัน
ติดต่อแผนก Automation & Robots
