PLC - DVP-EH series Expansion Module
DELTA PLC – DVP-EH series Expansion Module
เลือกรุ่นสินค้า | Digital I/O Modules
ตัวอย่าง: DVP08HP11R, DVP08HP11T
วิธีการเลือก: DVP(1) [](2) H(3) P(4) 11(5) R(6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | อินพุต / เอาต์พุต รวม | – | – |
| (3) | โมเดล | X | DVP-ES / EX / ES2 / EX2 series PLC |
| S | DVP-SS / SA / SX / SX / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC | ||
| H | DVP-EH2 / EH3 / PM series PLC | ||
| (4) | ชนิด อินพุต / เอาต์พุต | M | จุดอินพุต |
| N | จุดเอาต์พุต | ||
| P | จุด อินพุต + เอาต์พุต | ||
| (5) | แหล่งจ่ายไฟ | 00 | อินพุตไฟฟ้ากระแสสลับ |
| 11 | อินพุตไฟฟ้ากระแสตรง | ||
| (6) | ชนิดของเอาต์พุต | R | รีเลย์ |
| T | ทรายซิสเตอร์ (NPN) | ||
| TS | ทรานซิสเตอร์ (PNP) | ||
| N | ไม่มีเอาต์พุต |
ข้อมูลทางเทคนิค | Digital I/O Modules
| DVP-EH3 | ||||
|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต |
| DVP08HP11R | 24VDC | 4 | 4 | รีเลย์ |
| DVP08HP11T | 4 | 4 | ทรานซิสเตอร์ | |
| DVP08HN11R | – | 8 | รีเลย์ | |
| DVP08HN11T | – | 8 | ทรานซิสเตอร์ | |
| DVP08HM11N | 8 | – | – | |
| DVP16HP11R | 8 | 8 | รีเลย์ | |
| DVP16HP11T | 8 | 8 | ทรานซิสเตอร์ | |
| DVP16HM11N | 16 | – | – | |
| DVP32HM11N | 32 | – | – | |
| DVP32HN00R | 100-240VAC | – | 32 | รีเลย์ |
| DVP32HN00T | – | 32 | ทรานซิสเตอร์ | |
| DVP32HP00R | 16 | 16 | รีเลย์ | |
| DVP32HP00T | 16 | 16 | ทรานซิสเตอร์ | |
| DVP48HP00R | 24 | 24 | รีเลย์ | |
| DVP48HP00T | 24 | 24 | ทรานซิสเตอร์ | |
Specifications | PLC – DVP-EC3 series
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | อินพุต / เอาต์พุต รวม | – | – |
| (3) | โมเดล | AD | การแปลง อนาล็อก / ดิจิตอล |
| DA | การแปลง ดิจิตอล / อนาล็อก | ||
| PT | ประเภท PT โมดูลอุณหภูมิ | ||
| TC | ประเภทเทอร์โมคัปเปิล โมดูลอุณหภูมิ | ||
| XA | โมดูล AD + DA | ||
| LC | โมดูลโหลดเซลล์ | ||
| RC | โมดูล Resolver | ||
| (6) | รุ่นที่ใช้งานได้ | S หรือ S2 | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| E2 | DVP-ES2 / EX2 series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 / PM Series PLC |
ข้อมูลทางเทคนิค | Analog I/O Modules
| DVP-EH2 / EH3 Series | ||
|---|---|---|
| โมเดล | ช่อง | สัญญาณ |
| DVP04 AD-H2 | 4 จุด อินพุต | แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต : 14 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว (*) |

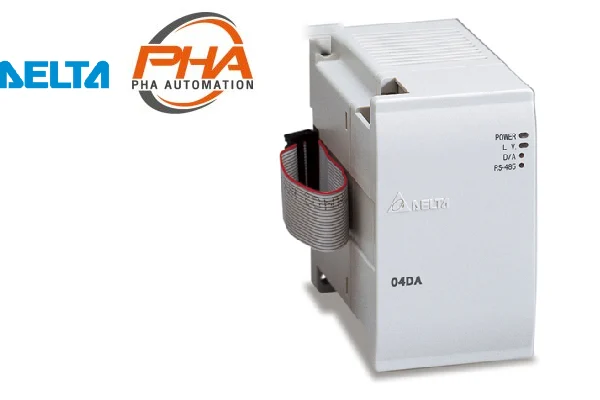

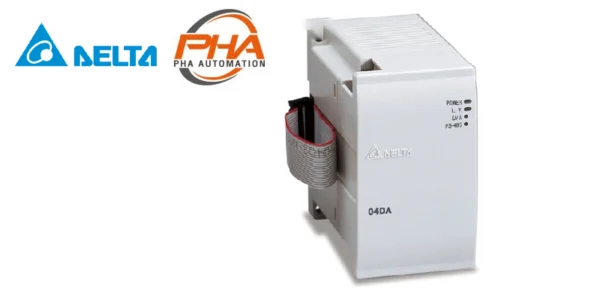

| DVP04DA-H2 | 4 จุด เอาต์พุต | แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว (*) |
| DVP06XA-H2 | 4 จุด อินพุต 2 จุด เอาต์พุต |
อินพุต : แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04 AD-H3 | 4 ช่อง อินพุต | แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต : 16 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04DA-H3 | 4 ช่อง เอาต์พุต | แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 16 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP06XA-H3 | 4 ช่อง อินพุต 2 ช่อง เอาต์พุต |
อินพุต : แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 16 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04PT-H2 | 4 จุด | อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) (*) ค่าความต้านทานอินพุต 0 – 300 Ω หรือ 0 – 3000 Ω / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04TC-H2 | 4 จุด | อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (ชนิด J, K, R, S, T, E, N) (*) แรงดันอินพุต 0mV ถึง 150mV / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP08TC-H2 | 8 จุด | อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (ชนิด J, K, R, S, T, E, N) (*) แรงดันอินพุต 0mV ถึง 150mV หรือ ±150mV / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
* ดิจิตอล / อนาล็อก การแยกโฟโตคัปเปลอร์ไม่มีการแยกระหว่างช่อง
เลือกรุ่นสินค้า | PI / PO Modules
ตัวอย่าง: DVP01PU-H2, DVP01HC-H2
วิธีการเลือก: DVP(1) [](2) HC(3) H2(4)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | อินพุต / เอาต์พุต รวม | – | – |
| (3) | โมเดล | HC | ตัวนับความเร็วสูง |
| PU | โมดูลกำหนดตำแหน่งแกนเดียว | ||
| (4) | รุ่นที่ใช้งานได้ | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 / PM Series PLC |
ข้อมูลทางเทคนิค | PI / PO Modules
| Extension Module / DVP-EH3 Series | ||
|---|---|---|
| โมเดล | รายละเอียด | ประเภท |
| DVP01PU-H2 | โมดูลควบคุมตำแหน่งของเซอร์โว (single axis, 200 kHz) | Positioning Module |
| DVP01HC-H2 | โมดูลตัวนับความเร็วสูง | High-Speed Counter |
เลือกรุ่นสินค้า | Network Modules
ตัวอย่าง: DVPPF02-H2, DVPCP02-H2
วิธีการเลือก: DVP(1) PF02(2) HC(3)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | โมเดลฟังก์ชัน | EN01 | Modbus TCP |
| DNET | DeviceNet master | ||
| COPM | CANopen master | ||
| CP02 | CANopen Slave | ||
| DT01 / 02 | DeviceNet Slave | ||
| PF01 / 02 | PROFIBUS DP Slave | ||
| (3) | โมเดล | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 / PM Series PLC |
ข้อมูลทางเทคนิค | Network Modules
| Extension Module / DVP-EH3 Series | |
|---|---|
| โมเดล | รายละเอียด |
| DVPPF02-H2 | โมดูลสื่อสาร Profibus DP (ตัวรับ) |
| DVPCP02-H2 | โมดูลสื่อสาร CANopen (ตัวรับ) |
| DVPDT02-H2 | โมดูลสื่อสาร DeviceNet (ตัวรับ) |
