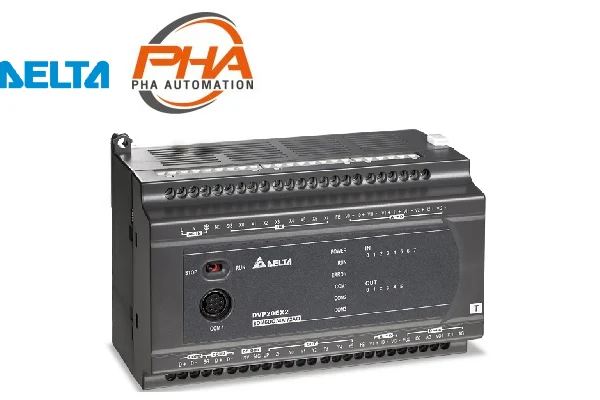

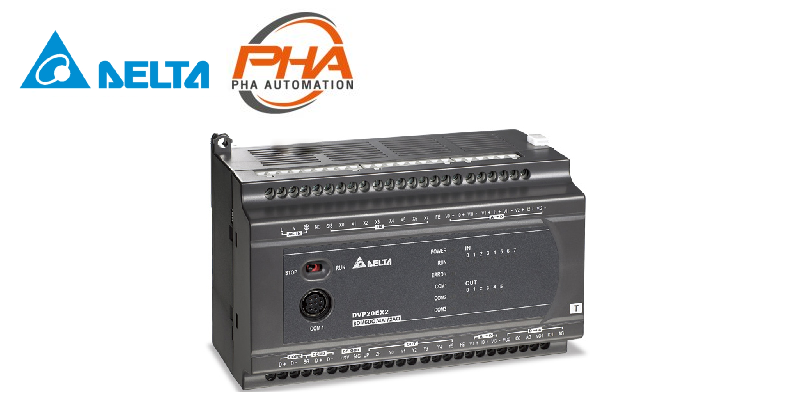

PLC - DVP-ES2 series
DELTA PLC – DVP-ES2 series
เลือกรุ่นสินค้า | PLC – DVP-ES2 series
ตัวอย่าง: DVP16ES200R, DVP16ES200T
วิธีการเลือก: DVP(1) [ ](2) ES2(3) 00(4) R(5) [ ](6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | จำนวน I/O | – | – |
| (3) | รุ่น | ES / ES2 / ES3 | DVP-ES / ES2 / ES3 series PLC |
| EX / EX2 | DVP-EX / EX2 series PLC | ||
| SS / SS2 | DVP-SS / SS2 series PLC | ||
| SA / SA2 | DVP-SA / SA2 series PLC | ||
| SX / SX2 | DVP-SX / SX2 series PLC | ||
| SC | DVP-SC series PLC | ||
| SV | DVP-SV series PLC | ||
| SE | DVP-SE series PLC | ||
| PM | DVP-PM series PLC | ||
| MC | DVP-MC series PLC | ||
| EH | DVP-EH series PLC | ||
| EC | DVP-EC series PLC | ||
| (4) | แหล่จ่ายไฟ | 00 | อินพุตไฟฟ้ากระแสสลับ |
| 11 | อินพุตไฟฟ้ากระแสตรง | ||
| (5) | เอาต์พุต | R | รีเลย์ |
| T | ทรานซิสเตอร์ (NPN) | ||
| M | รวมระหว่างสัญญาณที่แตกต่างกัน | ||
| S | ทรานซิสเตอร์ (PNP) | ||
| RC | รีเลย์ + CANopen | ||
| TC | ทรานซิสเตอร์ + CANopen | ||
| RE | รีเลย์ + Ethermet | ||
| TE | ทรานซิสเตอร์ + Ethermet | ||
| (6) | เวอร์ชัน | – | – |
ข้อมูลทางเทคนิค | PLC – DVP-ES2 series
| DVP-ES2 Series | ||||||
|---|---|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต | รุ่น | ความเร็วสูงสุดในการประมวลผลคำสั่ง |
| DVP16ES200R | 100 – 240 VAC | 8 | 8 | รีเลย์ | DVP-ES2 | 0.35 μs |
| DVP16ES200T | 100 – 240 VAC | 8 | 8 | ทรานซิสเตอร์ | ||
| DVP24ES200R | 100 – 240 VAC | 16 | 8 | รีเลย์ | ||
| DVP24ES200T | 100 – 240 VAC | 16 | 8 | ทรานซิสเตอร์ | ||
| DVP32ES200R | 100 – 240 VAC | 16 | 16 | รีเลย์ | ||
| DVP32ES200T | 100 – 240 VAC | 16 | 16 | ทรานซิสเตอร์ | ||
| DVP32ES211T | 24 VDC | 16 | 16 | ทรานซิสเตอร์ | ||
| DVP40ES200R, DVP40ES200RM (*) |
100 – 240 VAC | 24 | 16 | รีเลย์ | ||
| DVP40ES200T | 100 – 240 VAC | 24 | 16 | ทรานซิสเตอร์ | ||
| DVP60ES200R | 100 – 240 VAC | 36 | 24 | รีเลย์ | ||
| DVP60ES200T | 100 – 240 VAC | 36 | 24 | ทรานซิสเตอร์ | ||
| DVP80ES200R | 100 – 240 VAC | 40 | 40 | รีเลย์ | ||
| DVP80ES200T | 100 – 240 VAC | 40 | 40 | ทรานซิสเตอร์ | ||
| DVP32ES200RC | 100 – 240 VAC | 16 | 16 | รีเลย์ | DVP-ES2 ติดตั้ง CANopen ในตัว | |
| DVP32ES200TC | 100 – 240 VAC | 16 | 16 | ทรานซิสเตอร์ | ||
| DVP20ES200RE | 100 – 240 VAC | 12 | 8 | รีเลย์ | DVP-ES2 มีช่องการสื่อสารผ่าน Ethernet | |
| DVP20ES200TE | 100 – 240 VAC | 12 | 8 | ทรานซิสเตอร์ | ||
| DVP32ES200RE | 100 – 240 VAC | 16 | 16 | รีเลย์ | ||
| DVP32ES200TE | 100 – 240 VAC | 16 | 16 | ทรานซิสเตอร์ | ||
| DVP40ES200RE | 100 – 240 VAC | 24 | 16 | รีเลย์ | ||
| DVP40ES200TE | 100 – 240 VAC | 24 | 16 | ทรานซิสเตอร์ | ||
| DVP60ES200RE | 100 – 240 VAC | 36 | 24 | รีเลย์ | ||
| DVP60ES200TE | 100 – 240 VAC | 36 | 24 | ทรานซิสเตอร์ | ||
* : ติดตั้งช่อง SD card ในตัว
| DVP-EX2 Series | ||||||
|---|---|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต | รุ่น | ความเร็วสูงสุดในการประมวลผลคำสั่ง |
| DVP20EX200R | 100 – 240 VAC | 8 | 6 | รีเลย์ | DVP-EX2 อนาล็อก | 0.35μs |
| 4 | 2 | อนาล็อก | ||||
| DVP20EX200T | 100 – 240 VAC | 8 | 6 | ทรานซิสเตอร์ | ||
| 4 | 2 | อนาล็อก | ||||
| DVP30EX200R | 100 – 240 VAC | 16 | 10 | รีเลย์ | DVP-EX2 อุณหภูมิ อนาล็อก | |
| 3 | 1 | อนาล็อก | ||||
| DVP30EX200T | 100 – 240 VAC | 16 | 10 | ทรานซิสเตอร์ | ||
| 3 | 1 | อนาล็อก | ||||
คุณสมบัติ | PLC – DVP-ES2 series
DVP-ES2 เป็น PLC ขนาดเล็กสำหรับการควบคุมลำดับขั้นพื้นฐาน ประหยัด มีประสิทธิภาพสูงและใช้งานได้จริง
การใช้งาน | PLC – DVP-ES2 series
- HVAC
- เครื่องฉีดขึ้นรูป
- การจัดการพื้นที่เก็บข้อมูลขนาดใหญ่
- เครื่องบรรจุภัณฑ์
- เครื่องทอที่แม่นยำ
- ระบบโลจิสติกส์
ข้อมูลจำเพาะ | PLC – DVP-ES2 series
| PLC DVP Standard | DVP-ES2 series |
|---|---|
| MPU | 16, 20, 24, 32, 40, 60 จุด |
| ความจุโปรแกรม | 16 k steps |
| COM ในตัว 3 พอร์ต | RS-232 1 พอร์ต และ RS-485 2 พอร์ต, ทั้งหมดสามารถทำงานได้อย่างอิสระ (Master / Slave) |
| จำนวน I/O สูงสุด | 256 อินพุต + 16 เอาต์พุต หรือ 256 เอาต์พุต + 16 อินพุต |
| มีการควบคุมการเคลื่อนไหวแบบใหม่ | การควบคุมแบบปิด, เครื่องหมายการจัดตำแหน่ง, shield, ตัวแปรความเร็ว, การเร่งความเร็ว / การลดความเร็ว S-Curve |
| การประยุกต์ใช้ในอุตสาหกรรมเกิดใหม่ | function blocks ที่ออกแบบมาสำหรับ PV ตัวติดตามแสงอาทิตย์ |
| Handy instructions for frequency inverter | สำหรับการควบคุมการวิ่งไปข้างหน้า การวิ่งย้อนกลับ RUN และ STOP ของ AC มอเตอร์ไดรฟ์ Delta@@s |
| การป้องกันรหัสผ่าน | รหัสผ่านสำหรับ subroutine, user ID, การจำกัดเวลาทดลองใช้ |
| มี DVP-EX2 MPU ในตัว 12 bit 4AD / 2DA และมีโมดูลอนาล็อก / โมดูลวัดอุณหภูมิที่มีความละเอียด 14 bit | |
| มีอินพุตความเร็วสูง 8 จุด (2 จุดสำหรับ 100 kHz, 6 จุดสำหรับ 10 kHz) ในตัวและรองรับโหมดการนับ U / D, U / D Dir, A / B | |
| การดำเนินการคำสั่งมีประสิทธิภาพสูง | |
