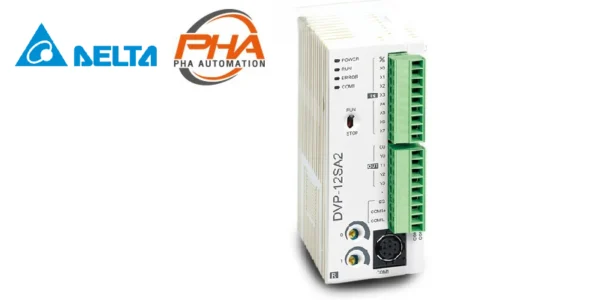

DELTA PLC – DVP-SA2 series
เลือกรุ่นสินค้า | PLC – DVP-SA2 series
ตัวอย่าง: DVP28SA211R, DVP28SA211T
วิธีการเลือก: DVP(1) [ ](2) SA2(3) 11(4) R(5) [ ](6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | อินพุต / เอาต์พุต รวม | – | – |
| (3) | โมเดล | ES / ES2 / ES3 | DVP-ES / ES2 / ES3 series PLC |
| EX / EX2 | DVP-EX / EX2 series PLC | ||
| SS / SS2 | DVP-SS / SS2 series PLC | ||
| SA / SA2 | DVP-SA / SA2 series PLC | ||
| SX / SX2 | DVP-SX / SX2 series PLC | ||
| SC | DVP-SC series PLC | ||
| SV | DVP-SV series PLC | ||
| SE | DVP-SE series PLC | ||
| PM | DVP-PM series PLC | ||
| MC | DVP-MC series PLC | ||
| EH | DVP-EH series PLC | ||
| EC | DVP-EC series PLC | ||
| (4) | แหล่งจ่ายไฟ | 00 | กระแสสลับ |
| 11 | กระแสตรง | ||
| (5) | ชนิดเอาต์พุต | R | รีเลย์ |
| T | ทรานซิสเตอร์ (NPN) | ||
| M | รวมระหว่างสัญญาณที่แตกต่างกัน | ||
| S | ทรานซิสเตอร์ (PNP) | ||
| RC | รีเลย์ + CANopen | ||
| TC | ทรานซิสเตอร์ + CANopen | ||
| RE | รีเลย์ + Ethernet | ||
| TE | ทรานซิสเตอร์ + Ethernet | ||
| (6) | เวอร์ชัน | – | – |
ข้อมูลทางเทคนิค | PLC – DVP-SA2 series
| DVP-SA2 Series | ||||||
|---|---|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต | รุ่น | ความเร็วสูงสุดในการประมวลผลคำสั่ง |
| DVP28SA211R | 24VDC | 16 | 12 | รีเลย์ | DVP-SA2 (Advanced) |
0.35 μs |
| DVP28SA211T | 24VDC | 16 | 12 | ทรานซิสเตอร์ | ||
| DVP28SA211S (*) | 24VDC | 16 | 12 | ทรานซิสเตอร์ (PNP) | ||
| DVP12SA211R | 24VDC | 8 | 4 | รีเลย์ | ||
| DVP12SA211T | 24VDC | 8 | 4 | ทรานซิสเตอร์ | ||
คุณสมบัติ | PLC – DVP-SA2 series
PLC รุ่นที่ 2 DVP-SA2 series slim ให้ความจุโปรแกรมที่ใหญ่ขึ้นและประสิทธิภาพในการดำเนินการให้เอาต์พุตความเร็วสูง 100 kHz และฟังก์ชันการนับ สามารถขยายได้ด้วยโมดูลส่วนขยายด้านซ้ายและด้านขวาของ DVP-S series
ข้อมูลจำเพาะ | PLC – DVP-SA2 series
| PLC DVP Slim CPU | DVP-SA2 series |
|---|---|
| MPU points | 12 (8 DI + 4 DO) |
| I/O points | สูงสุด 492 (12 + 480) |
| COM port | RS-232 & 2 RS-485 ports ในตัว, เข้ากันได้กับโปรโตคอล Modbus ASCII / RTU |
| เอาต์พุตพัลส์ความเร็วสูง | รองรับ 2 จุด (Y0, Y2) ที่ 100 kHz และ 2 จุด (Y1, Y3) ของเอาต์พุตพัลส์ความเร็วสูงอิสระ 10 kHz |
| ขยายได้สูงสุด 8 โมดูล | DVP-SA2 สามารถขยายเป็น I / O แบบอะนาล็อก, การวัดอุณหภูมิ, สวิตช์ DIP อินพุต, โมดูลการสื่อสาร PROFIBUS / DeviceNet และฟังก์ชันควบคุมการเคลื่อนไหวแบบแกนเดียว |
| เป็นได้ทั้ง master หรือ slave | |
| ตัวนับความเร็วสูง | |
| 1-เฟส 1 | 1-เฟส 2 | 2-เฟส 2 | |||
|---|---|---|---|---|---|
| Points | Bandwidth | Points | Bandwidth | Points | Bandwidth |
| 3/5 | 100 kHz / 10 kHz | 1 | 100 kHz | 1/3 | 50 kHz / 5 kHz |
