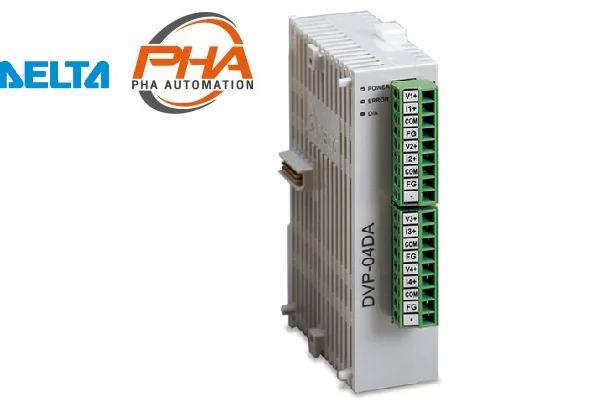

PLC - DVP Slim Expansion Module
DELTA PLC – DVP Slim Expansion Module
เลือกรุ่นสินค้า | Digital I/O modules
ตัวอย่าง: DVP06SN11R, DVP06SN11T
วิธีการเลือก: DVP(1) [ ](2) S(3) N(4) 11(5) R(6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | I/O | – | – |
| (3) | โมเดล | X | DVP-ES / ES2 / ES2 series PLC |
| S | DVP-SS / SA / SX / SC / SC / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC | ||
| H | DVP-EH2 / EH3 / PM series PLC | ||
| (4) | ชนิดของอินพุต / เอาต์พุต | M | จุดอินพุต |
| N | จุดเอาต์พุต | ||
| P | จุดอินพุต + จุดเอาต์พุต | ||
| (5) | แหล่งจ่ายไฟ | 00 | อินพุตกระแสสลับ |
| 11 | อินพุตกระแสตรง | ||
| (6) | ชนิดของเอาต์พุต | R | รีเลย์ |
| T | ทรานซิสเตอร์ (NPN) | ||
| TS | ทรานซิสเตอร์ (PNP) | ||
| N | ไม่มีเอาต์พุต |
ข้อมูลทางเทคนิค | Digital I/O modules
| DVP-S | ||||
|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต |
| DVP06SN11R | 24VDC | – | 6 | รีเลย์ |
| DVP08SN11R | – | 8 | รีเลย์ | |
| DVP08SN11T | – | 8 | ทรานซิสเตอร์ | |
| DVP16SN11T | – | 16 | ทรานซิสเตอร์ | |
| DVP08SP11R | 4 | 4 | รีเลย์ | |
| DVP08SP11T | 4 | 4 | ทรานซิสเตอร์ | |
| DVP08SM11N | 8 | – | – | |
| DVP08SM10N | 8 | – | – | |
| DVP08SN11TS | – | 8 | ทรานซิสเตอร์ (PNP) | |
| DVP08ST11N | 8 | – | ดิจิตอลสวิตซ์ | |
| DVP16SP11R | 8 | 8 | รีเลย์ | |
| DVP08SP11TS | 4 | 4 | ทรานซิสเตอร์ (PNP) | |
| DVP16SP11T | 8 | 8 | ทรานซิสเตอร์ (NPN) | |
| DVP16SP11TS | 8 | 8 | ทรานซิสเตอร์ (PNP) | |
| DVP16SN11TS | – | 16 | ทรานซิสเตอร์ (PNP) | |
| DVP16SM11N | 16 | – | – | |
| DVP32SN11TN | – | 32 | ทรานซิสเตอร์, MIL | |
| DVP32SM11N | 32 | – | MIL | |
| หมายเลข | ความหมาย | รหัส | รายละเอียด | |
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series | |
| (2) | I/O | – | – | |
| (3) | โมเดล | X | DVP-ES / ES2 / ES2 series PLC | |
| S | DVP-SS / SA / SX / SC / SC / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC | |||
| H | DVP-EH2 / EH3 / PM series PLC | |||
| (4) | ชนิดของอินพุต / เอาต์พุต | M | จุดอินพุต | |
| N | จุดเอาต์พุต | |||
| P | จุดอินพุต + จุดเอาต์พุต | |||
| (5) | แหล่งจ่ายไฟ | 00 | อินพุตกระแสสลับ | |
| 11 | อินพุตกระแสตรง | |||
| (6) | ชนิดของเอาต์พุต | R | รีเลย์ | |
| T | ทรานซิสเตอร์ (NPN) | |||
| TS | ทรานซิสเตอร์ (PNP) | |||
| N | ไม่มีเอาต์พุต | |||
เลือกรุ่นสินค้า | Analog I/O modules
ตัวอย่าง: DVP04 AD-S2, DVP04 AD-S
วิธีการเลือก: DVP(1) [ ](2) AD(3) S2(4)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | I/O | – | – |
| (3) | โมดูลฟังก์ชัน | AD | การแปลง อนาล็อก / ดิจิตอล |
| DA | การแปลง ดิจิตอล / อนาล็อก | ||
| PT | ประเภท PT โมดูลอุณภูมิ | ||
| TC | ประเภทเทอร์โมคัปเปิล โมดูลอุณหภูมิ | ||
| XA | โมดูล AD + DA | ||
| LC | โมดูลโหลดเซลล์ | ||
| RC | โมดูล Resolver | ||
| (4) | รุ่นที่ใช้งานได้ | S หรือ S2 | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| T | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| TS | DVP-ES2 / EX2 series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 series PLC |
ข้อมูลทางเทคนิค | Analog I/O modules
| DVP-S Series | ||
|---|---|---|
| โมเดล | ช่อง | สัญญาณ |
| DVP04 AD-S2 | 4 จุด อินพุต | แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต:14 บิต/ติดตั้งอินเตอร์เฟส RS-485 ในตัว/อินพุตดิฟเฟอเรนเชียล |
| DVP04DA-S2 | 4 จุด เอาต์พุต | แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP06XA-S2 | 4 จุด อินพุต 2 จุด เอาต์พุต |
อินพุต : แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว / อินพุตดิฟเฟอเรนเชียล |
| DVP04AD-S | 4 จุด อินพุต | แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) ความละเอียดอินพุต : 14 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว / อินพุตปลายเดียว |
| DVP04DA-S | 4 จุด เอาต์พุต | แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP02DA-S | 2 จุด เอาต์พุต | แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP06 AD-S | 6 จุด อินพุต | แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียดอินพุต : 14 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP06XA-S | 4 จุด อินพุต 2 จุด เอาต์พุต |
อินพุต : แรงดัน (-10V ถึง +10V) / กระแส (-20 mA ถึง +20 mA) เอาต์พุต : แรงดัน (0V ถึง +10V) / กระแส (0 mA ถึง +20 mA) ความละเอียด : 12 บิต / ติดตั้งอินเตอร์เฟส RS-485 ในตัว / อินพุตปลายเดียว |
| DVP04 AD-SL | 4 กลุ่ม อินพุต | ช่วงสัญญาณ:1-5V,0-5V,-5-5V,0-10V,-10-10V,4-20mA,0-20mA,-20-20mA ความละเอียด 16 บิต ; การตั้งค่าเปิด / ปิดช่องเดียวช่วยเพิ่มประสิทธิภาพ (*) เวลาการแปลง 250 μs / จุด |
| DVP04DA-SL | 4 กลุ่ม เอาต์พุต | ช่วงสัญญาณ: 0 – 10 V, -10 – 10 V, 4 – 20 mA, 0 – 20 mA ความละเอียด 16 บิต ; การตั้งค่าเปิด / ปิดช่องเดียว (*) เวลาการแปลง 250 μs / จุด |
| DVP06PT-S | 6 จุด | อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) / ความละเอียด 0.1ºC |
| DVP04PT-S | 4 จุด | อินพุตเซนเซอร์ RTD (Pt100, Pt1000, Ni100, Ni1000) (*) (เวอร์ชัน 4.06 ขึ้นไปรองรับ Pt1000, Ni100, Ni1000) / ความละเอียด 0.1ºC ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP04TC-S | 4 จุด | อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (ชนิด J, K, R, S, T) (*) ความละเอียด 0.1ºC / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP08NTC-S (**) | 8 จุด | อินพุตเซนเซอร์เทอร์โมคัปเปิ้ล (NTC) (*) ความละเอียด 0.1ºC / ติดตั้งอินเตอร์เฟส RS-485 ในตัว |
| DVP02TUN-S | 2 จุด อินพุตอนาล็อก / 4 จุด (NPN) ทรานซิสเตอร์ | อินพุตอนาล็อก : 0 – 10 V, 0 – 20 mA, 4 – 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC ทรานซิสเตอร์เอาต์พุต 24VDC/300mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ |
* : ดิจิตอล / อนาล็อก การแยกโฟโตคัปเปลอร์ ไม่มีการแยกระหว่างช่อง
** : โปรดติดต่อตัวแทนจำหน่ายของเราสำหรับวันที่วางจำหน่าย
| DVP-S Series | ||
|---|---|---|
| โมเดล | ช่อง | สัญญาณ |
| DVP02TUR-S | 2 จุด อินพุตอนาล็อก / 4 จุด รีเลย์ | อินพุตอนาล็อก : 0 – 10 V, 0 – 20 mA, 4 – 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC รีเลย์เอาต์พุต 24VDC/3A จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ |
| DVP02TUL-S | 2 จุด อินพุตอนาล็อก / 2 จุด เอาต์พุต อนาล็อก | อินพุตอนาล็อก : 0 – 10 V, 0 – 20 mA, 4 – 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC อนาล็อกเอาต์พุต 0 – 10 V, 0 – 20 mA, 4 – 20 mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ |
| DVP02TKN-S | 2 จุด อินพุตอนาล็อก / 4 จุด (NPN) ทรานซิสเตอร์ | อินพุตอนาล็อก : 0 – 10 V, 0 – 20 mA, 4 – 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC ทรานซิสเตอร์เอาต์พุต 24VDC/300mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ |
| DVP02TKR-S | 2 จุด อินพุตอนาล็อก / 4 จุด รีเลย์ | อินพุตอนาล็อก : 0 – 10 V, 0 – 20 mA, 4 – 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC รีเลย์เอาต์พุต 24VDC/3A จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ |
| DVP02TKL-S | 2 จุด อินพุตอนาล็อก / 2 จุด เอาต์พุต อนาล็อก | อินพุตอนาล็อก : 0 – 10 V, 0 – 20 mA, 4 – 20 mA เทอร์โมคัปเปิ้ล : J, K, R, S, T, E, N, B, C, L, U, TXK, PLII RTD : Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 ความละเอียดอนาล็อก 16 บิต / เซนเซอร์ 0.1ºC อนาล็อกเอาต์พุต 0 – 10 V, 0 – 20 mA, 4 – 20 mA จุดเอาต์พุต : การควบคุมโปรแกรม PID ในตัว / ควบคุมด้วยมือ |
| DVP201LC-SL | โมดูลโหลดเซลล์ 1 ชุด (*) ; ความละเอียด 24 บิต สำหรับฮาร์ดแวร์ / 32 บิต สำหรับข้อมูลเอาต์พุต เชื่อมต่อเซ็นเซอร์โหลดเซลล์ 4 สาย / 6 สาย ; ช่วงการวัด 0 – 80 mV / V | |
| DVP211LC-SL | โมดูลโหลดเซลล์ 1 ชุด (*) ; ความละเอียด 24 บิต สำหรับฮาร์ดแวร์ / 32 บิต สำหรับข้อมูลเอาต์พุต เชื่อมต่อเซ็นเซอร์โหลดเซลล์ 4 สาย / 6 สาย ; ช่วงการวัด 0 – 80 mV / V ; การควบคุมอนาล็อก I/O ในตัว : 2DI / 4DO / 1AO | |
| DVP202LC-SL | โมดูลโหลดเซลล์ 2 ชุด (*) ; ความละเอียด 24 บิต สำหรับฮาร์ดแวร์ / 32 บิต สำหรับข้อมูลเอาต์พุต เชื่อมต่อเซ็นเซอร์โหลดเซลล์ 4 สาย / 6 สาย ; ช่วงการวัด 0 – 80 mV / V | |
| DVP02LC-SL | รองรับอินพุตสัญญาณโหลดเซลล์ 2 ช่อง (*) ; ความละเอียด 20 บิต สำหรับฮาร์ดแวร์ / 16 บิต สำหรับข้อมูลเอาต์พุต เชื่อมต่อเซ็นเซอร์โหลดเซลล์ 4 สาย / 6 สาย ; ช่วงการวัด 0 – 6 mV / V |
|
| DVP01LC-SL | รองรับอินพุตสัญญาณโหลดเซลล์ 1 ช่อง (*) ; ความละเอียด 20 บิต สำหรับฮาร์ดแวร์ / 32 บิต สำหรับข้อมูลเอาต์พุต เชื่อมต่อเซ็นเซอร์โหลดเซลล์ 4 สาย / 6 สาย ; ช่วงการวัด 0 – 6 mV / V |
|
เลือกรุ่นสินค้า | PI / PO modules
ตัวอย่าง: DVP01PU-S
วิธีการเลือก: DVP(1) [ ](2) PU(3) – S(4)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | I/O | – | – |
| (3) | โมดูลฟังก์ชัน | HC | การแปลง อนาล็อก / ดิจิตอล |
| PU | การแปลง ดิจิตอล / อนาล็อก | ||
| (4) | รุ่นที่ใช้งานได้ | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 series PLC |
ข้อมูลทางเทคนิค | PI / PO modules
| Extension Module / DVP-S Series | ||
|---|---|---|
| โมเดล | รายละเอียด | ประเภท |
| DVP01PU-S | โมดูลควบคุมตำแหน่งของเซอร์โว (single axis, 200 kHz) | Positioning Module |
เลือกรุ่นสินค้า | Network modules
ตัวอย่าง: DVPDT01-S, DVPPF01-S
วิธีการเลือก: DVP(1) EN01(2) S(3)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | โมดูลฟังก์ชัน | EN01 | Modbus TCP |
| DNET | DeviceNet master | ||
| COPM | CANopen master | ||
| CP02 | CANopen slave | ||
| DT01 / 02 | DeviceNet Slave | ||
| PF01 / 02 | PROFIBUS DP Slave | ||
| (3) | โมเดล | S | DVP-SS / SA / SX / SC / SV / SS2 / SA2 / SX2 / SV2 / SE / MC series PLC |
| SL | ส่วนขยายด้านซ้ายสำหรับ DVP-S series PLC | ||
| H2 / H3 | DVP-EH2 / EH3 series PLC |
ข้อมูลทางเทคนิค | Network modules
| Extension Module / DVP-S Series | |
|---|---|
| โมเดล | รายละเอียด |
| DVPDT01-S | โมดูลสื่อสาร DeviceNet (ตัวรับ) |
| DVPPF01-S | โมดูลสื่อสาร Profibus DP (ตัวรับ) |
| DVPEN01-SL | โมดูลสื่อสาร Ethernet , 10/100 Mbps |
| DVPDNET-SL | โมดูลสื่อสาร DeviceNet (ตัวส่ง) , 500 Kbps |
| DVPCOPM-SL | โมดูลสื่อสาร CANopen (ตัวส่ง) , 1 Mbps |
| DVPPF02-SL | โมดูลสื่อสาร Profibus DP (ตัวรับ) , 12 Mbps |
| DVPSCM12-SL | โมดูลสื่อสาร serial RS-485 / RS-422 , 460 Kbps |
| DVPSCM52-SL | โมดูลสื่อสาร BACnet MS / TP (ตัวรับ) , 460 Kbps |
