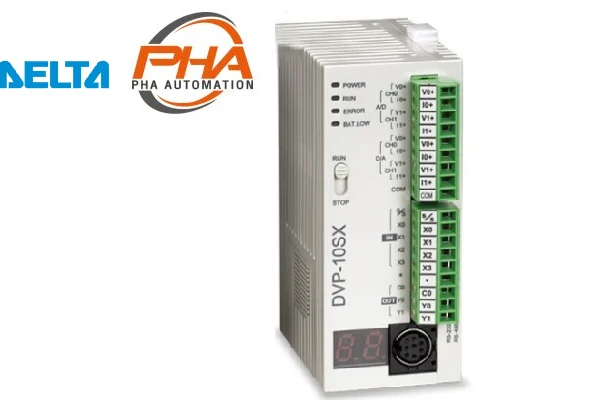

DELTA PLC – DVP-SX series
เลือกรุ่นสินค้า | PLC – DVP-SX series
ตัวอย่าง: DVP10SX11R, DVP10SX11T
วิธีการเลือก: DVP(1) [](2) SX(3) 11(4) R(5) [ ](6)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ซีรีส์ | DVP | DELTA PLC DVP series |
| (2) | อินพุต / เอาต์พุต รวม | – | – |
| (3) | โมเดล | ES / ES2 / ES3 | DVP-ES / ES2 / ES3 series PLC |
| EX / EX2 | DVP-EX / EX2 series PLC | ||
| SS / SS2 | DVP-SS / SS2 series PLC | ||
| SA / SA2 | DVP-SA / SA2 series PLC | ||
| SX / SX2 | DVP-SX / SX2 series PLC | ||
| SC | DVP-SC series PLC | ||
| SV | DVP-SV series PLC | ||
| SE | DVP-SE series PLC | ||
| PM | DVP-PM series PLC | ||
| MC | DVP-MC series PLC | ||
| EH | DVP-EH series PLC | ||
| EC | DVP-EC series PLC | ||
| (4) | แหล่งจ่ายไฟ | 00 | กระแสสลับ |
| 11 | กระแสตรง | ||
| (5) | ชนิดเอาต์พุต | R | รีเลย์ |
| T | ทรานซิสเตอร์ (NPN) | ||
| M | รวมระหว่างสัญญาณที่แตกต่างกัน | ||
| S | ทรานซิสเตอร์ (PNP) | ||
| RC | รีเลย์ + CANopen | ||
| TC | ทรานซิสเตอร์ + CANopen | ||
| RE | รีเลย์ + Ethernet | ||
| TE | ทรานซิสเตอร์ + Ethernet | ||
| (6) | เวอร์ชัน | – | – |
ข้อมูลทางเทคนิค | PLC – DVP-SX series
| DVP-SX Series | ||||||
|---|---|---|---|---|---|---|
| โมเดล | แหล่งจ่ายไฟ | อินพุต | เอาต์พุต | ชนิดของเอาต์พุต | รุ่น | ความเร็วสูงสุดในการประมวลผลคำสั่ง |
| DVP10SX11R | 24VDC | 4 (2AI) | 2 (2AO) | รีเลย์ | DVP-SX (อนาล็อก) |
3.8 μs |
| DVP10SX11T | 24VDC | 4 (2AI) | 2 (2AO) | ทรานซิสเตอร์ | ||
คุณสมบัติ | PLC – DVP-SX series
SX series ที่บางและกะทัดรัดรองรับอินพุต / เอาท์พุตดิจิตอลและมีช่อง I / O อนาล็อกหลายช่องในตัว
ข้อมูลจำเพาะ | PLC – DVP-SX series
| PLC DVP Slim CPU | DVP-SX series |
|---|---|
| MPU points | 10 (4DI/2DO, 2AI/2AO) |
| I/O points | 230 |
| ช่องทางการสื่อสาร | RS-232 และ RS-485 ในตัว, เข้ากันได้กับโปรโตคอลการสื่อสาร MODBUS ASCII / RTU |
| เอาต์พุตความเร็วสูง | รองรับเอาต์พุตพัลส์ความเร็วสูงอิสระ 2 จุด (Y0 สูงสุด 50KHz และ Y1 สูงสุด 10KHz) |
| ตัวนับความเร็วสูงในตัว | |
| 1-เฟส 1 | 1-เฟส 2 | 2-เฟส 2 | |||
|---|---|---|---|---|---|
| Group | Bandwidth | Group | Bandwidth | Group | Bandwidth |
| 2/4 | 20 kHz / 10 kHz | 1 | 20 kHz | 1 | 4 kHz / 25 kHz |
| *Bandwidth หมายถึงค่าสูงสุด. ช่วงการนับของ single counter. | |||||
| ฟังก์ชัน I / O อนาล็อกในตัว | |||
|---|---|---|---|
| อนาล็อกอินพุต | อนาล็อกเอาต์พุต | ||
| จุด | 2 | จุด | 2 |
| ความละเอียด | 12-Bit (V) / 11-Bit (I) | ความละเอียด | 12 |
| รายละเอียด | -20 to 20 mA or -10 to 10 V | รายละเอียด | -20 to 20 mA or -10 to 10 V |
