ตัวอย่าง: V9080iSLD, V9080iSLBD
วิธีการเลือก: V9 08(1) 0(2) i(3) S(4) R(5) L(6) B(7) D(8)
| หมายเลข | ความหมาย | รหัส | รายละเอียด |
|---|---|---|---|
| (1) | ขนาดหน้าจอ | 15 | 15.0″ |
| 12 | 12.1″ | ||
| 10 | 10.4″ (standard) หน้าจอกว้าง 10.1″ (Advance) |
||
| 08 | 8.4″ | ||
| 07 | หน้าจอกว้าง 7.0″ (Advance) | ||
| 06 | 5.7″ | ||
| (2) | หน้าจอสัมผัส | 0 | ฟิล์มต้านทานอนาล็อก |
| 1 | ความจุ | ||
| (3) | อินเตอร์เฟซ | i | อินเทอร์เฟซพร้อมพอร์ต LAN ในตัว |
| (4) | อุปกรณ์แสดงผล | W | LCD สี TFT (แบบกว้าง 10.1″ = แบบกว้าง WSVGA/7.0″ = WVGA) |
| S | จอ LCD สี TFT (XGA) | ||
| X | จอ LCD สี TFT (SVGA) | ||
| T | จอ LCD สี TFT (VGA) | ||
| C | จอ LCD สี TFT (VGA) | ||
| (5) | LAN ไร้สาย I/F | R | พร้อม LAN ไร้สาย I/F |
| ไม่มี | ไม่มี LAN I/F ไร้สาย | ||
| (6) | สายเคเบิลต่อขยาย LAN I/F | L | พร้อมสายต่อ LAN I/F |
| ไม่มี | ไม่มีสายต่อ LAN I/F | ||
| (7) | สีเคสด้านหน้า | B | สีดำ |
| ไม่มี | แสงสีเทา | ||
| (8) | แหล่งจ่ายไฟ | D | 24 VDC |
| ไม่มี | 100-240 VAC |
ข้อมูลทางเทคนิค | HMI – V9 standard
| HMI | V9 standard | |||||||
|---|---|---|---|---|---|---|---|---|
| V9150iX | V9150iXD | V9120iS / V9120iSB | V9120iSBD | V9100iS / V9100iSB | V9100iSD / V9100iSBD | V9080iSD / V9080iSBD | ||
| พาวเวอร์ซัพพลาย | แรงดันไฟฟ้า | AC100~240V | DC24V | AC100~240V | DC24V | AC100~240V | DC24V | DC24V |
| ช่วงแรงดันไฟฟ้า | -15%, +10% | ±10% | -15%, +10% | ±10% | -15%, +10% | ±10% | ±10% | |
| ไฟสำรองขณะไฟฟ้าดับ | ภายใน 20 ms (100VAC หรือสูงกว่า) | ภายใน 1 ms | ภายใน 20ms (100VAC หรือสูงกว่า) | ภายใน 1 ms | ภายใน 20 ms (100VAC หรือสูงกว่า) | ภายใน 1 ms | ||
| การใช้พลังงาน (สูงสุด) | 90VA หรือน้อยกว่า | 40W หรือน้อยกว่า | 70VA หรือน้อยกว่า | 28VA หรือน้อยกว่า | 70VA หรือน้อยกว่า | 28VA หรือน้อยกว่า | ||
| กระแสเร่งด่วน | 30A หรือน้อยกว่า 3 ms | 19A หรือน้อยกว่า 7 ms | 30A หรือน้อยกว่า 3ms | 18A หรือน้อยกว่า 5 ms | 30A หรือน้อยกว่า 3 ms | 17A หรือน้อยกว่า 6 ms | ||
| ความต้านทานของฉนวน | DC500V 10MΩ หรือมากกว่า | |||||||
| สภาพแวดล้อมทางกายภาพ | อุณหภูมิโดยรอบ | 0~40ºC *1 | 0~50ºC *1 | |||||
| ความชื้นแวดล้อม | 85%RH หรือน้อยกว่า (ไม่มีหยดน้ำค้าง) *1 | |||||||
| ระดับความสูงในการทำงาน | 2,000 เมตรหรือน้อยกว่า | |||||||
| บรรยากาศการทำงาน | ไม่มีการสัมผัสกับก๊าซกัดกร่อนหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้า | |||||||
| อุณหภูมิในการจัดเก็บ | -10~50ºC *1 | -10~60ºC *1 | ||||||
| ความชื้นในการจัดเก็บ | 85%RH หรือน้อยกว่า (ไม่มีหยดน้ำค้าง) *1 | |||||||
| ระดับมลพิษ | ระดับมลพิษ 2 | |||||||
| เงื่อนไขการใช้งานเครื่องกล | ความต้านทานต่อการสั่น | สอดคล้องกับ JIS B 3502 (IEC61131-2), ความถี่การสั่นสะเทือน 5 ถึง 9Hz, แอมพลิจูดครึ่งหนึ่ง: 3.5 m, 9 ถึง 150Hz, การเร่งความเร็วคงที่: 9.8 m/s2 (1G), X, Y, Z 3 ทิศทาง ในแต่ละ 10 ครั้ง | ||||||
| ทนต่อแรงกระแทก | ตามมาตรฐาน JIS B 3502 (IEC61131-2) อัตราเร่งสูงสุด: 147m/s 2 (15G), X,Y,Z 3 ทิศทาง แต่ละ 3 ครั้ง (ทั้งหมด 18 ครั้ง) | |||||||
| สภาพการใช้งานไฟฟ้า | ความต้านทานต่อเสียงรบกวน | แรงดันเสียงรบกวน: 1,500Vp-p, ความกว้างของพัลส์: 1μs, เวลาเพิ่มของพัลส์: 1ns | แรงดันเสียงรบกวน: 1,000Vp-p, ความกว้างของพัลส์: 1μs, เวลาพัลส์เพิ่มขึ้น: 1ns | แรงดันเสียงรบกวน: 1,500Vp-p, ความกว้างของพัลส์: 1μs, เวลาเพิ่มของพัลส์: 1ns | ||||
| ความต้านทานต่อการคายประจุไฟฟ้าสถิต | สอดคล้องกับ IEC61000-4-2, หน้าสัมผัส: 6kV, อากาศ: 8kV | |||||||
| เงื่อนไขการติดตั้ง | การต่อสายดิน | ความต้านทานกราวด์: น้อยกว่า100Ω, FG=SG | ความต้านทานกราวด์: น้อยกว่า 100Ω, การแยก FG/SG | |||||
| โครงสร้าง | โครงสร้างการป้องกัน: เคสด้านหน้า: IP66, Type 4X/13 *2*3 (เมื่อใช้ปะเก็นกันน้ำ), เคสด้านหลัง: IP20, ยูนิตเดียว, วิธีการติดตั้ง: การติดตั้งแผง | |||||||
| ระบบทำความเย็น | อากาศเย็นตามธรรมชาติ | |||||||
| ขนาด (กว้าง x สูง x ลึก) (mm) |
382.8 x 312.8 x 80.8 | 327.8 x 261.0 x 54.9 | 303.8 x 231.0 x 54.0 | 235.0 x 180.0 x 48.9 | ||||
| แผงคัตเอาท์ (mm) |
369.4 x 299.4 (+0.5/-0) | 313.0 x 246.2 (+0.5/-0) | 289.0 x 216.2 (+0.5/-0) | 220.5 x 165.5 (+0.5/-0) | ||||
| น้ำหนัก (kg.) |
4.7 | 2.5 | 2.0 | 1.3 | ||||
| สีเคส | เคสด้านหน้า: สีเงิน, เคสด้านหลัง: สีเทาอ่อน | สีเทาอ่อน (เคสหน้าสีดำสำหรับรุ่นสีดำ) | ||||||
| วัสดุ | ด้านหน้า: อลูมิเนียม, ด้านข้าง: PC resin | PC resin | ||||||
ขนาด | HMI – V9 standard
คุณสมบัติ | HMI – V9 standard

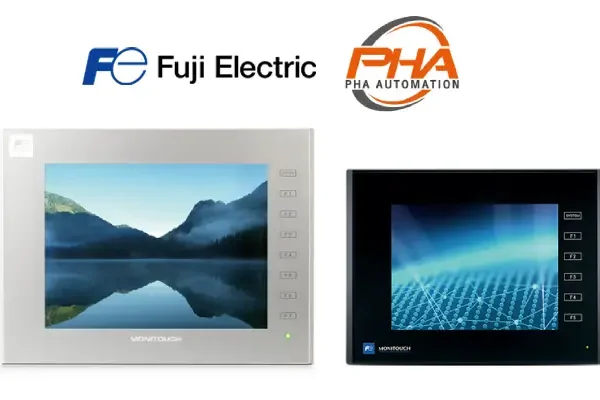

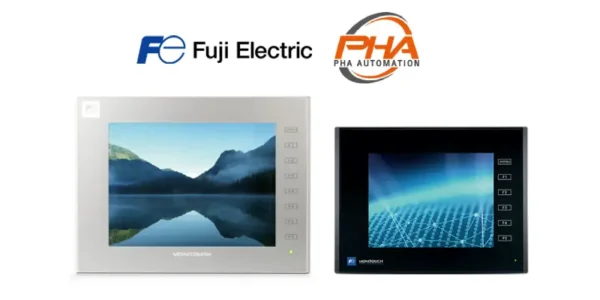

MONITOUCH V9 Series ประกอบด้วยสามกลุ่มผลิตภัณฑ์ ได้แก่ V9 Lite, V9 Standard และ V9 Advanced ซึ่งออกแบบมาเพื่อแทนที่ V8 Series ในขณะเดียวกันก็นำเสนอฟีเจอร์แบบ step-up เพื่อตอบสนองความต้องการของแอพพลิเคชั่นขั้นสูง MONITOUCH Human Machine Interface (HMI) V9 ของ Fuji Electric มีขนาดตั้งแต่ 5.7” ถึง 15″ ทุกรุ่นในซีรีส์ V9 ได้รับการรับรองจาก UL และมาพร้อมกับพอร์ตอีเทอร์เน็ตในตัวและช่องเสียบการ์ด SD เป็นมาตรฐาน ช่วยให้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วงได้ดียิ่งขึ้น
