General Rolled Ball screw – FSI Type

บอลสกรูชนิดรีดแบบปกติ มี 9 รุ่น ให้เลือกคือแบบ FSB, FSC, FST, FSV, FSW, RSB, RSV, SSV, และ Super Z ทั้ง 9 รุ่น ยังมีสเปคให้เลือกตามความเหมาะสมกับความต้องการในการใช้งาน

FSC Type – (F)flange end, (S)single nut, (I)internal recirculation cap

F = แบบหน้าแปลน : Flange end
S = นัท 1 ลูก : single nut
I = หมุนเวียนลูกปืนภายใน

Category: Ball screw Rolled - General Type (บอลสกรูชนิดรีดแบบปกติ)

Description

HIWIN Ball screw – FSI Type

บอลสกรูชนิดรีดแบบปกติ FSI

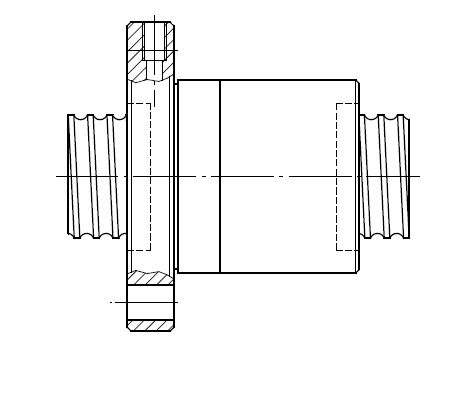

FSI

FSC Type – (F)flange end, (S)single nut, (I)internal recirculation cap

- F = แบบหน้าแปลน : Flange end
- S = นัท 1 ลูก : single nut
- I = หมุนเวียนลูกปืนภายใน

รายละเอียด: HIWIN Ball screw – FSI

FSI-spec

คุณสมบัติทางเทคนิค: HIWIN Ball screw – FSI Type

Type	Nominal Dia meter	D6	L2	L7	D	D4	Start Angle	D5	H1	L1	M (Oil Hole)	Oil Hole Location	L11	Angle between bolt Holes	Lead	Ball Diameter	Dynamic Load	Static Load	Circuits
6-1T3-FSI-R	6 mm	24 mm	15 mm	6 mm	12 mm	18 mm	30 º	3.4 mm	16 mm	–	–	–	–	–	1 mm	0.800 mm	3	–	–
6-1.25T3-FSI-R	6 mm	24 mm	15 mm	6 mm	12 mm	18 mm	30& º	3.4 mm	16 mm	–	–	–	–	–	1.25 mm	0.800 mm	3	–	–
8-1T3-FSI-R	8 mm	28 mm	16 mm	6 mm	16 mm	22 mm	30 º	3.4 mm	19 mm	–	–	–	–	–	1 mm	0.800 mm	3	–	–
8-2T3-FSI-R	8 mm	28 mm	26 mm	6 mm	16 mm	22 mm	30 º	3.4 mm	19 mm	–	–	–	–	–	2 mm	1.500 mm	3	–	–
8-2.5T3-FSI-R	8 mm	28 mm	28 mm	6 mm	16 mm	22 mm	30 º	3.4 mm	19 mm	–	–	–	–	–	2.5 mm	1.500 mm	3	–	–
10-2T3-FSI-R	10 mm	36 mm	28 mm	5 mm	19 mm	28 mm	30 º	4.5 mm	23 mm	–	–	–	–	–	2 mm	1.500 mm	3	–	–
10-2.5T3-FSI-R	10 mm	36 mm	32 mm	5 mm	19 mm	28 mm	30 º	4.5 mm	23 mm	–	–	–	–	–	2.5 mm	2 mm	3	–	–
12-2T3-FSI-R	12 mm	37 mm	28 mm	5 mm	24 mm	32 mm	30 º	4.5 mm	24 mm	–	–	–	–	–	2 mm	1.500 mm	3	–	–
12-2.5T3-FSI-R	12 mm	40 mm	32 mm	5 mm	24 mm	32 mm	30 º	4.5 mm	25 mm	–	–	–	–	–	2.5 mm	2 mm	3	–	–
16-5T3-FSI-R	16 mm	48 mm	40 mm	10 mm	28 mm	38 mm	45 º	5.5 mm	40 mm	10 mm	M6 x 1P	22.5;º	5 mm	–	5 mm	3.175 mm	3	–	–
20-5T3-FSI-R	20 mm	58 mm	44 m	10 mm	36 mm	47 mm	45 º	6.6 mm	44 mm	10 mm	M6 x 1P	22.5 º	5 mm	–	5 mm	3.175 mm	3	–	–
20-5T4-FSI-R	20 mm	58 mm	52 mm	10 mm	36 mm	47 mm	45 º	6.6 mm	44 mm	10 mm	M6 x 1P	22.5 º	5 mm	–	5 mm	3.175 mm	4	–	–
25-5T3-FSI-R	25 mm	62 mm	44 mm	10 mm	40 mm	51 mm	45 º	6.6 mm	48 mm	10 mm	M6 x 1P	22.5 º	5 mm	–	5 mm	3.175 mm	3	–	–
25-5T4-FSI-R	25 mm	62 mm	52 mm	10 mm	40 mm	51 mm	45 º	6.6 mm	48 mm	12 mm	M6 x 1P	22.5 º	5 mm	–	5 mm	3.175 mm	4	–	–
25-10T3-FSI-R	25 mm	62 mm	65 mm	12 mm	40 mm	51 mm	45 º	6.6 mm	48 mm	16 mm	M6 x 1P	22.5 º	5 mm	–	10 mm	4.763 mm	3	–	–
32-5T3-FSI	32 mm	80 mm	46 mm	10 mm	50 mm	65 mm	45 º	9 mm	62 mm	10 mm	M6 x 1P	22.5 º	6 mm	–	5 mm	3.175 mm	3	–	–
32-5T4-FSI-R	32 mm	80 mm	53 mm	10 mm	50 mm	65 mm	45 º	9 mm	62 mm	10 mm	M6 x 1P	22.5 º	6 mm	–	5 mm	3.175 mm	4	–	–
32-5T6-FSI-R	32 mm	80 mm	66 mm	10 mm	50 mm	65 mm	45 º	9 mm	62 mm	10 mm	M6 x 1P	22.5 º	6 mm	–	5 mm	3.175 mm	6	–	–
32-10T3-FSI-R	32 mm	80 mm	74 mm	16 mm	50 mm	65 mm	45 º	9 mm	62 mm	16 mm	M6 x 1P	22.5 º	6 mm	–	10 mm	6.350 mm	3	–	–
32-10T4-FSI	32 mm	80 mm	85 mm	16 mm	50 mm	65 mm	45 º	9 mm	62 mm	16 mm	M6 x 1P	22.5 º	6 mm	–	10 mm	6.350 mm	4	–	–
40-5T4-FSI-R	40 mm	93 mm	53 mm	10 mm	63 mm	78 mm	15 º	9 mm	70 mm	10 mm	M8 x 1P	30 º	7 mm	30 º	5 mm	3.175	4	2110 kgf	7770 kgf
40-5T6-FSI-R	40 mm	93 mm	66 mm	10 mm	63 mm	78 mm	15 º	9 mm	70 mm	10 mm	M8 x 1P	30 º	7 mm	30 º	5 mm	3.175 mm	6	2990 kgf	11650 kgf
40-10T3-FSI-R	40 mm	93 mm	74 mm	16 mm	63 mm	78 mm	15 º	9 mm	70 mm	16 mm	M8 x 1P	30 º	7 mm	30 º	10 mm	6.350 mm	3	4030 kgf	10680 kgf
