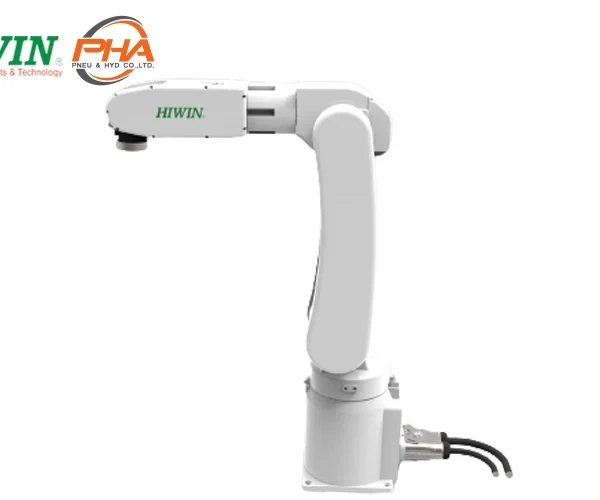

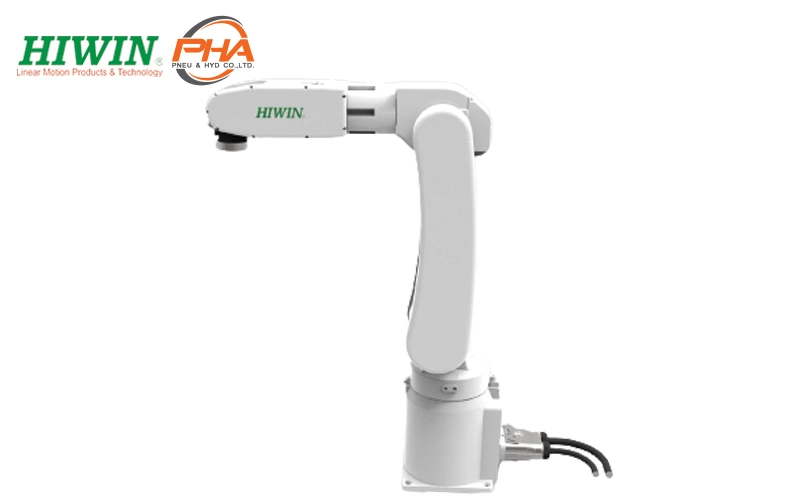

ข้อมูลทางเทคนิค | Articulated robot – RA605-909-GC
| HIWIN | Articulated robot – RA605-909-GC | |
|---|---|---|
| ระดับอิสระ | 6 | |
| รับบรรทุกน้ำหนัก | 5 kg | |
| รับบรรทุกน้ำหนักสูงสุด | 7 kg | |
| ระยะเอื้อมสูงสุด | 909 mm | |
| ระยะการทำงาน (deg) | J1 | ± 165 |
| J2 | ± 85 / – 125 | |
| J3 | ± 185 / – 55 | |
| J4 | ± 190 | |
| J5 | ± 115 | |
| J6 | ± 360 | |
| การทำซ้ำ | ± 0.03 | |
| รอบเวลา * | 0.5 s | |
| น้ำหนัก | 45 kg | |
| ระดับการป้องกัน | IP65 | |
| การควบคุม | RCA605-GC | |
| ท่อลม | สองช่องทางการเชื่อมต่อแบบ pnenmatic | |
| มาตรฐานความปลอดภัย / สิ่งแวดล้อม | CE/RoHS2.0 | |
- * : อ้างอิงจากการเคลื่อนที่ไปมาในระยะแนวตั้ง 25 mm และระยะแนวนอน 300 mm
ขนาด | Articulated robot – RA605-909-GC
| HIWIN | Articulated robot – RA605-909-GC |
|---|---|
| VA | 848.1 |
| VB | 909.8 |
| VC | 1571 |
| VD | 1254.8 |
| VE | 334.2 |
| VF | 24.7 |
| VG | 438 |
| VH | R302.5 |
| VI | R439.8 |
| VJ | R564.3 |
| Unit: mm | |
การติดตั้ง

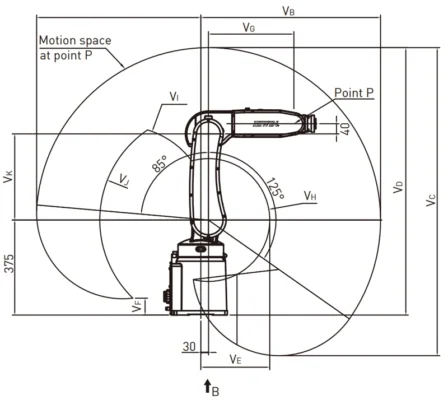

ด้านข้าง

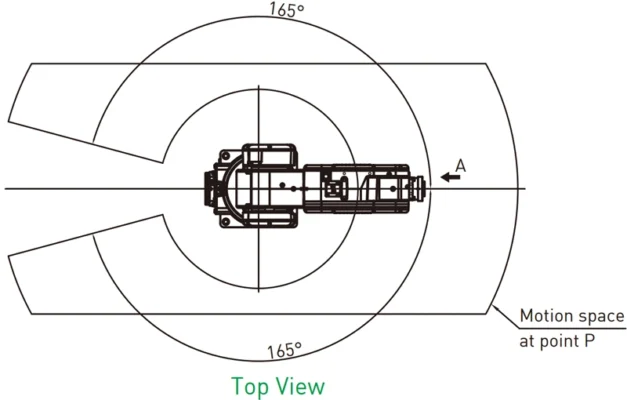

ด้านบน

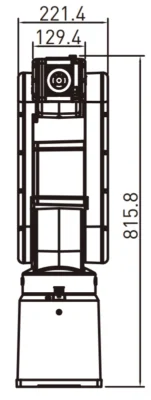

ด้านหน้า

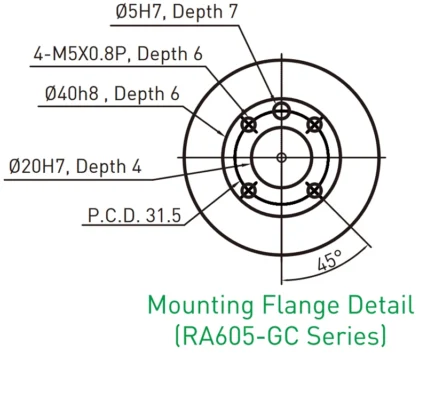

จุดเชื่อมต่อ
คุณสมบัติ | Articulated robot – RA605-909-GC
รับน้ำหนักร่วมกรีปเปอร์ ไม่เกิน 5 กิโลกรัม ระยะเอื้อมในแนวนอนไปได้ไกลสุด 909 มิลลิเมตร และระยะเอื้อมในแนวตั้งไปได้ไกลสุด 1571 มิลลิเมตร การใช้งานหยิบจับ, ดูดชิ้นงานไปวาง, ตรวจสอบคุณภาพด้วยการติดกล้อง, หยิบเข้าเข้าเครื่อง และหยิบออกจากเครื่องจักร, ประกอบชิ้นงาน, หยิบบรรจุภัณฑ์
