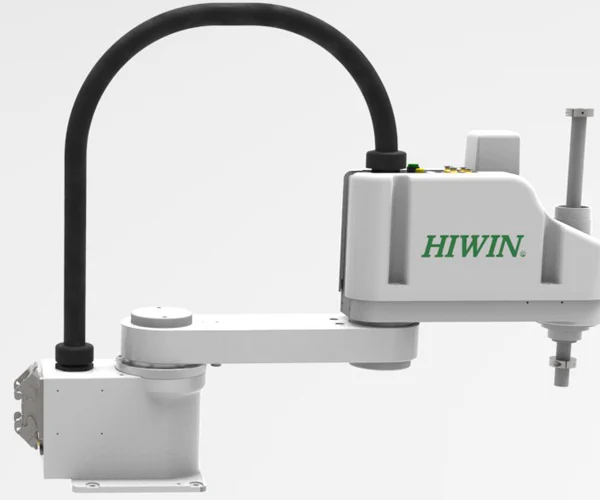

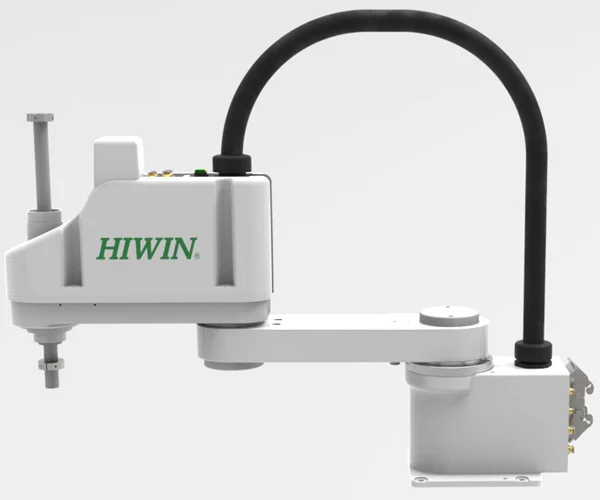

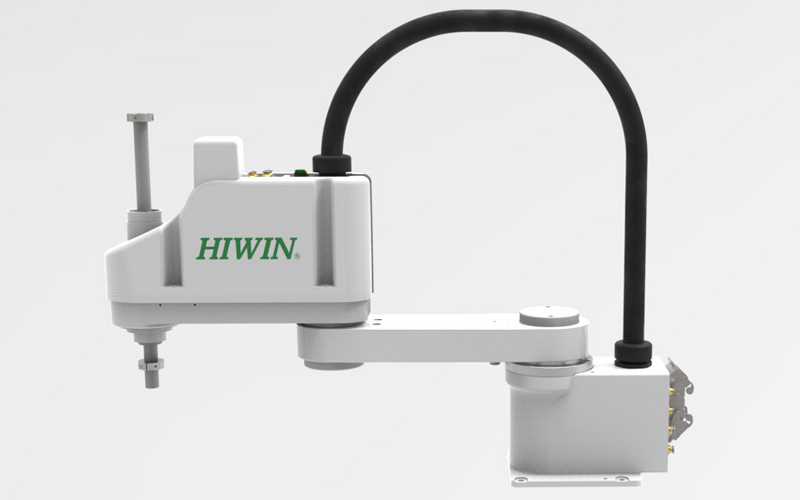

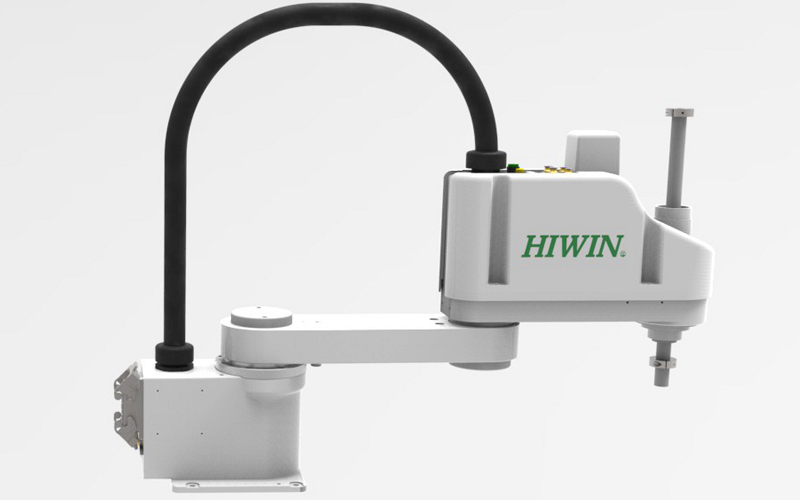

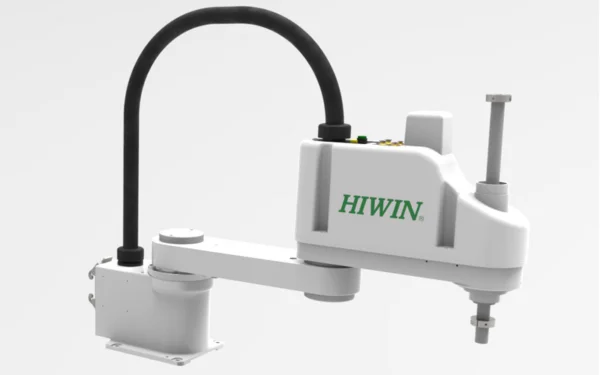

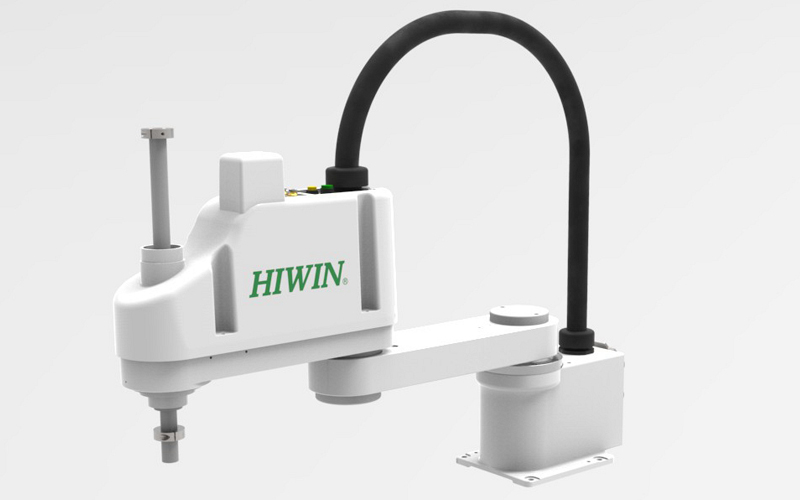

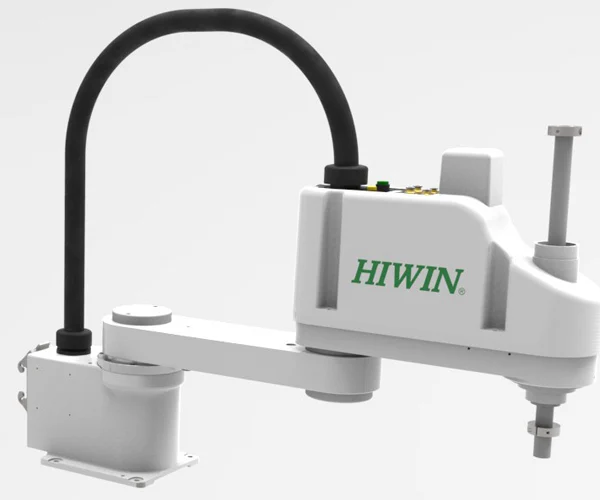

Hiwin SCARA Robot – RS406-601S-H-B

    Feature | Hiwin Scara Robot RS406-601S-H-B

    • SCARA [Selective Compliance AssemblyRobot Arm].
    • With 4 degree of freedom, the SCARArobot is versatile for various jobs,including pick & place, precisionassembly or plane machining processing.
    • Suitable for high speed material handlingor assembly, used in diverse range ofindustrial applications including plastic,automotive, electronics, pharmaceuticalsand food industries.
    • Loading/unloading, packaging, arranging, assembly, dispensing, stacking and inspection
    Category:

      Hiwin SCARA Robot – RS406-601S-H-B

      HIWIN Multi Axis Scara Robot RS403 The term of SCARA, which stands for Selective Compliance Assembly Robot Arm. Human-like jointed two-link arm layout. Able to reach and take the item in the limited space. Ideal for high-speed pick-and-place and assembly. Widely used in industries such as plastics industry, automotive industry, electronics industry, pharmaceutical industry and food industry. Superior high precision and high performance.

      แขนหุ่นยนต์ไฮวิน scara RS403

      Hiwin SCARA Robot - RS406-601S-H-B


      Feature | Hiwin Scara Robot RS406-601S-H-B


      • SCARA [Selective Compliance AssemblyRobot Arm].
      • With 4 degree of freedom, the SCARArobot is versatile for various jobs,including pick & place, precisionassembly or plane machining processing.
      • Suitable for high speed material handlingor assembly, used in diverse range ofindustrial applications including plastic,automotive, electronics, pharmaceuticalsand food industries.
      • Loading/unloading, packaging, arranging, assembly, dispensing, stacking and inspection


      Specification Code


      • Series RS403 (IP20) : รุ่น HRC-S410 คอนโทรเลอร์หุ่นยนต์ 4 แกน 03 : น้ำหนักที่หยิบได้สูงสุด 3 kg IP20
      • ระยะยืดสูงสุดที่หุ่นยนต์ทำได้ 600 : Total Arm Length 600 mm
      • ระยะสโต๊คของแกน 4 : 200, 300, 400 mm
      • สภาพแวดล้อม : S = ปกติตามมาตรฐาน, C = ทนฝุ่นได้
      • โมเดล N : HIWIN


      Specifications | Hiwin Scara Robot RS406-601S-H-B


      MODEL RS406
      จำนวนแกนของหุ่นยนต์ 4
      น้ำหนักหุ่นยนต์รับได้ (kg) 1/6
      ระยะที่หุ่นยนต์ทำได้มากสุด (mm) 600
      ช่วงการทำงานแต่ละแกนที่หุ่นยนต์ทำได้ J1(°) ±130
      J2(°) ±150
      J2(°) ±360
      J4(mm) 200 (*Note 2)
      ระยะที่หุ่นยนต์ทำได้มากสุด (mm) J1-J2(mm) ±0.02
      J3(°) ±0.01
      J4(mm) ±0.01
      รอบเวลา (s)(*Note 1) 0.45
      น้ำหนักหุ่นยนต์ (kg) 22
      ระดับมาตรฐานป้องกันหุ่นยนต์ IP20
      คอนโทรลเลอร์หุ่นยนต์ HRC-S410

      Note

      1. ขึ้นอยู่กับการเคลื่อนที่ไปมาระหว่าง แนวตั้ง 25 mm แนวนอน 300 mm
      2. ออฟชั่นของแกน J4 ความยาว 300 mm และ 400 mm

      Specifications | Hiwin Scara Robot RS406-601S-H-B

      โมเดล/ขนาด VA* VB* VC* VD* VE* VF VG VH VI VJ VK VL VM
      RS403 410 572.8 878.4 720.8 37.2 835 275 325 R660 R600 R325 R162.6 11
      โมเดล/ขนาด VN VO VP VQ VR VS VT VU VV VW VX VY VZ
      RS403 Ø14 Ø20 – – 30 R19 2-M3X0.5P 15 30 15 45 9 168

      *Dimension will be defferent when select optional J4 dimension

      Unit : mm
