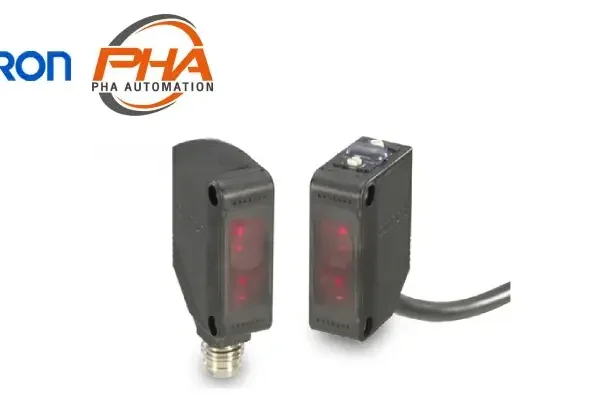

OMRON Photoelectric Sensor – E3Z-IL series

    IO-Link Makes Sensor Level Information Visible and Solves the Three Major Issues at Manufacturing Sites! Standard Photoelectric Sensor.

    button

    Category:

      OMRON Photoelectric Sensor - E3Z-IL series

      E3Z-IL (1)

      OMRON Photoelectric Sensor Built-in Amplifier – E3Z-[]-IL[] series

      Model Numbers | Photoelectric Sensor Built-in Amplifier – E3Z-[]-IL[] series

      รุ่น IO-Link / เซ็นเซอร์

      วิธีการตรวจจับ ลักษณะ วิธีการเชื่อมต่อ ระยะการตรวจจับ อัตราการส่งข้อมูล IO-Link รุ่นสินค้า
      PNP
      Through-beam (ตัวส่ง + ตัวรับ) *3 3542_lu_1_1 มีสายในตัว (2 ม.) 15 ม.
      (แสงอินฟราเรด)      		 COM2
      (38.4 kbps)      		 E3Z-T81-IL2 2M
      Emitter E3Z-T81-L-IL2 2M
      Receiver E3Z-T81-D-IL2 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-T81-M1TJ-IL2 0.3M
      Emitter E3Z-T81-L-M1TJ-IL2 0.3M
      Receiver E3Z-T81-D-M1TJ-IL2 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-T86-IL2
      Emitter E3Z-T86-L-IL2
      Receiver E3Z-T86-D-IL2
      มีสายในตัว (2 ม.) COM3
      (230.4 kbps)      		 E3Z-T81-IL3 2M
      Emitter E3Z-T81-L-IL3 2M
      Receiver E3Z-T81-D-IL3 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-T81-M1TJ-IL3 0.3M
      Emitter E3Z-T81-L-M1TJ-IL3 0.3M
      Receiver E3Z-T81-D-M1TJ-IL3 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-T86-IL3
      Emitter E3Z-T86-L-IL3
      Receiver E3Z-T86-D-IL3
      Retro-reflective พร้อมฟังก์ชัน MSR 3542_lu_1_2 มีสายในตัว (2 ม.) 4 m (100 mm) *2
      (When using
      E39-R1S)
      (Red light)      		 COM2
      (38.4 kbps)      		 E3Z-R81-IL2 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-R81-M1TJ-IL2 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-R86-IL2
      มีสายในตัว (2 ม.) COM3
      (230.4 kbps)      		 E3Z-R81-IL3 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-R81-M1TJ-IL3 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-R86-IL3
      Diffuse-
      reflective      		 3542_lu_1_3 มีสายในตัว (2 ม.) 1 m
      (Infrared light)      		 COM2
      (38.4 kbps)      		 E3Z-D82-IL2 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-D82-M1TJ-IL2 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-D87-IL2
      มีสายในตัว (2 ม.) COM3
      (230.4 kbps)      		 E3Z-D82-IL3 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-D82-M1TJ-IL3 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-D87-IL3
      มีสายในตัว (2 ม.) 90 mm
      (narrow beam)
      (Red light)      		 COM2
      (38.4 kbps)      		 E3Z-L81-IL2 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-L81-M1TJ-IL2 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-L86-IL2
      มีสายในตัว (2 ม.) COM3
      (230.4 kbps)      		 E3Z-L81-IL3 2M
      คอนเนคเตอร์ M12 มีสายในตัว E3Z-L81-M1TJ-IL3 0.3M
      คอนเนคเตอร์ M8 มาตรฐาน E3Z-L86-IL3
      • หมายเหตุ: โปรดติดต่อผู้จัดจำหน่าย OMRON ของคุณเกี่ยวกับไฟล์ติดตั้ง IO-Link (ไฟล์ IODD)
        1. * แผ่นสะท้อนแสงแยกจำหน่าย เลือกรุ่นแผ่นสะท้อนแสงที่เหมาะกับการใช้งานมากที่สุด
        2. * ระยะตรวจจับที่ระบุเป็นไปได้เมื่อใช้ E39-R1S ค่าในวงเล็บเป็นค่าต่ำสุด ระยะห่างที่ต้องการระหว่างเซนเซอร์และตัวสะท้อนแสง
        3. * เซ็นเซอร์ลำแสงผ่านตลอดโดยปกติจะขายเป็นชุดที่มีทั้งตัวส่งและตัวรับ

      อุปกรณ์เสริม (สั่งซื้อแยก)

      แผ่นยึด

      (ไม่ได้ให้แผ่นยึดมาพร้อมกับเซนเซอร์ Through-beam) สั่งตัวยึดแยกต่าง หากจำเป็น

      Slit width Sensing distance Minimum detectable object
      (Reference value)      		 Model Contents
      E3Z-T[][]
      Ø 0.5 มม. 50 มม. Ø 0.2 มม. E39-S65A หนึ่งชุด
      (มีโครงยึดสำหรับทั้งตัวส่งและตัวรับ)
      Ø 1 มม. 200 มม. Ø 0.4 มม. E39-S65B
      Ø 2 มม. 800 มม. Ø 0.7 มม. E39-S65C
      0.5 × 10 มม. 1 ม. Ø 0.2 มม. E39-S65D
      1 × 10 มม. 2.2 ม. Ø 0.5 มม. E39-S65E
      2 × 10 มม. 5 ม. Ø 0.8 มม. E39-S65F

      ตัวสะท้อนแสง

      (ต้องใช้ตัวสะท้อนแสงสำหรับเซนเซอร์แบบ Retroreflective) เซนเซอร์ไม่มีตัวสะท้อนแสง อย่าลืมสั่งซื้อตัวสะท้อนแยกแสง

      รายการ ระยะตรวจจับ (ทั่วไป) * รุ่น ปริมาณ หมายเหตุ
      E3Z-R
      ระยะทั่วไป ระยะอ้างอิง
      ตัวสะท้อนแสง 3 ม. (100 มม.) – E39-R1 1
      • รุ่น Retro reflective ไม่มีตัวสะท้อนแสง
      • เปิดใช้งานฟังก์ชัน MSR ของ E3Z-R []
      4 ม. (100 มม.) – E39-R1S 1
      – 5 ม. (100 มม.) E39-R2 1
      – 2.5 ม. (100 มม.) E39-R9 1
      – 3.5 ม. (100 มม.) E39-R10 1
      เคลือบสารป้องกันหมอก – 3 ม. (100 มม.) E39-R1K 1
      ตัวสะท้อนแสงขนาดเล็ก – 1.5 ม. (50 มม.) E39-R3 1
      เทปสะท้อนแสง – 700 mm (150 มม.) E39-RS1 1
      – 1.1 ม. (150 มม.) E39-RS2 1
      – 1.4 ม. (150 มม.) E39-RS3 1

      Note:

      1. If you use the Reflector at any distance other than the rated distance, make sure that the stability indicator lights
        properly when you install the Sensor.
      2. Refer to Reflectors on E39-L/E39-S/E39-R on your OMRON website for details.

      * ค่าในวงเล็บแสดงระยะห่างขั้นต่ำที่ต้องการระหว่างเซนเซอร์และตัวสะท้อนแสง

      ขายึด

      ขายึดไม่ได้ติดกับเซนเซอร์ สั่งซื้อขายึดแยก หากจำเป็น

      ลักษณะ รุ่นสินค้า (วัสดุ) ปริมาณ หมายเหตุ
      3542_lu_4_1 E39-L153
      (SUS304) *1      		 1 ขายึด
      3542_lu_4_2 E39-L104
      (SUS304) *1      		 1
      3542_lu_4_3 E39-L43
      (SUS304) *2      		 1 ขายึดแนวนอน
      3542_lu_4_4 E39-L142
      (SUS304) *2      		 1 ขายึดแบบฝาครอบป้องกันแนวนอน
      3542_lu_4_5 E39-L44
      (SUS304)      		 1 ขายึดด้านหลัง
      3542_lu_4_6 E39-L98
      (SUS304) *2      		 1 ขายึดแบบฝาครอบโลหะ
      3542_lu_4_7 E39-L150
      (SUS304)      		 1 (ตัวปรับเซนเซอร์)
      ติดตั้งเข้ากับรางโครงอลูมิเนียมของสายพานลำเลียงได้อย่างง่ายดาย และปรับเปลี่ยนได้ง่าย สำหรับการปรับซ้ายขวา
      3542_lu_4_8 E39-L151
      (SUS304)      		 1
      3542_lu_4_9 E39-L144
      (SUS304) *2      		 1 Compact Protective
      Cover Bracket (For E3Z only)

      หมายเหตุ:

      1. เมื่อใช้รุ่น Through beam ให้สั่งตัวยึดหนึ่งตัวสำหรับตัวรับและอีกอันสำหรับตัวส่ง
      2. อ้างอิงถึงขายึดบน E39-L / E39-S / E39-R บนเว็บไซต์ OMRON สำหรับรายละเอียด
      1. * ไม่สามารถใช้กับคอนเนคเตอร์มาตรฐานรุ่นที่มีพื้นผิวยึดที่ด้านล่าง ในกรณีนั้นให้ใช้รุ่นตัวเชื่อมต่อแบบมีสาย
      2. * ไม่สามารถใช้กับรุ่นคอนเนคเตอร์มาตรฐานได้

      คอนเนคเตอร์ I/O เซ็นเซอร์

      (รุ่นสำหรับคอนเนคเตอร์และคอนเนคเตอร์แบบมีสาย: ไม่มีคอนเนคเตอร์ที่มาพร้อมกับเซนเซอร์โปรดสั่งซื้อคอนเนคเตอร์ต่อแยก)

      ขนาด ประเภท ลักษณะ ความยาวสายเคเบิล รุ่น
      M12 ซ็อกเก็ตที่ปลายสายด้านหนึ่ง คอนเนคเตอร์ Smartclick แบบตรง *2 3542_lu_5_1 2 ม. XS5F-D421-D80-F
      5 ม. XS5F-D421-G80-F
      คอนเนคเตอร์ Smartclick แบบตัว L *2 *3 3542_lu_5_2 2 ม. XS5F-D422-D80-F
      5 ม. XS5F-D422-G80-F
      ปลายสายเคเบิล *1 คอนเนคเตอร์ Smartclick แบบตรง / ตรง*2 3542_lu_5_3 2 ม. XS5W-D421-D81-F
      5 ม. XS5W-D421-G81-F
      คอนเนคเตอร์ Smartclick แบบตัว L / L *2 *3 3542_lu_5_4 2 ม. XS5W-D422-D81-F
      5 ม. XS5W-D422-G81-F
      M8 ซ็อกเก็ตที่ปลายสายด้านหนึ่ง แบบตรง *3 3542_lu_5_5 2 ม. XS3F-M421-402-A
      5 ม. XS3F-M421-405-A
      แบบตัว L *3 *4 3542_lu_5_6 2 ม. XS3F-M422-402-A
      5 ม. XS3F-M422-405-A
      M8 ซ็อกเก็ต / M12 ปลั๊ก ซ็อกเก็ตที่ปลายสายด้านหนึ่ง สายแปลง M8 M12 (Smartclick) *2 3542_lu_5_7 0.2 ม. XS3W-M42C-4C2-A

      Note:

      1. When using Through-beam models, order one connector for the Receiver and one for the Emitter.
      2. Refer to Sensor I/O Connectors/Sensor Controllers on your OMRON website for details.
      3. * นอกจากนี้ยังมีการผสมทั้งประเภทตรง / ตัว L
      4. * ขั้วต่อจะไม่หมุนหลังจากเชื่อมต่อแล้ว
      5. * สายเคเบิลถูกยึดไว้ที่มุม 180° จากพื้นผิวตัวปล่อย / ตัวรับเซนเซอร์

      Specifications | Photoelectric Sensor Built-in Amplifier – E3Z-[]-IL[] series

      IO-Link Model

      Sensing method Through-beam Retro-reflective
      with MSR function      		 Diffuse-
      reflective      		 Narrow-beam
      Models
      Model PNP
      output      		 Pre-wired E3Z-T81-IL[] E3Z-R81-IL[] E3Z-D82-IL[] E3Z-L81-IL[]
      Pre-wired
      connector
      (M12)      		 E3Z-T81-
      M1TJ-IL[]      		 E3Z-R81-
      M1TJ-IL[]      		 E3Z-D82-
      M1TJ-IL[]      		 E3Z-L81-
      M1TJ-IL[]
      Connector
      (M8)      		 E3Z-T86-IL[] E3Z-R86-IL[] E3Z-D87-IL[] E3Z-L86-IL[]
      Sensing distance 15 m 4 m (100 mm) *
      (when using E39-R1S)
      3 m (100 mm) *
      (when using E39-R1)      		 1 m
      (white paper:
      300 × 300 mm)      		 90 + 30 mm
      (white paper:
      100 × 100 mm)
      Spot diameter
      (reference value)      		 – 2.5 dia. and sensing
      distance of 90 mm
      Standard sensing object Opaque: 12-mm
      dia. min.      		 Opaque: 75-mm
      dia. min.      		 –
      Minimum detectable
      object (reference value)      		 – 0.1 mm
      (copper wire)
      Differential travel
      (representative example)      		 – – 20% max. of
      setting distance      		 Refer to
      Engineering data
      on Catalog.
      Directional angle Both emitter and
      receiver: 3 to 15°      		 2 to 10° –
      Light source (wavelength) Infrared LED
      (870 nm)      		 Red LED (660 nm) Infrared LED
      (860 nm)      		 Red LED (650 nm)
      Power supply voltage 10 to 30 VDC (including 10% ripple (p-p))
      Current consumption 50 mA max.
      (Emitter:
      25 mA max.,
      Receiver:
      25 mA max.)      		 30 mA max.
      Control output Load power supply voltage: 30 VDC max., Load current: 100 mA max.
      Residual voltage:
      Load current of less than 10 mA: 1 V max.
      Load current of 10 to 100 mA: 2 V max.
      PNP open collector output
      Light-ON/Dark-ON selectable
      Indicators In the Standard I/O mode (SIO mode): Operation indicator (orange, lit) and stability indicator (green, lit)
      In the IO-Link Mode: Operation indicator (orange, lit) and communication indicator (green, blinking at 1 s intervals)
      Protection circuits Reversed power
      supply polarity
      protection, output
      short-circuit
      protection, and
      reversed output
      polarity protection      		 Reversed power supply polarity protection, output short-circuit
      protection, reversed output polarity protection, and mutual
      interference prevention
      Response time Operate or reset: 1 ms max.
      Sensitivity adjustment Sensitivity adjuster / IO-Link communications
      Ambient illumination
      (Receiver side)      		 Incandescent lamp: 3,000 lx max.
      Sunlight: 10,000 lx max.
      Ambient temperature range Operating: -25 to 55°C (with no icing or condensation)
      Storage: -40 to 70°C (with no icing or condensation)
      Ambient humidity range Operating: 35% to 85%, Storage: 35% to 95% (with no condensation)
      Insulation resistance 20 MΩ min. at 500 VDC
      Dielectric strength 1,000 VAC, 50/60 Hz for 1 min
      Vibration resistance Destruction: 10 to 55 Hz, 1.5 mm double amplitude for 2 hours each in X, Y, and Z directions
      Shock resistance Destruction: 500 m/s2 3 times each in X, Y, and Z directions
      Degree of protection IEC 60529 IP67
      Connection method Pre-wired cable (standard cable length 2 m), M12 pre-wired connector (standard cable length 0.3 m), M8 connector
      Weight
      (packed
      state)      		 Pre-wired cable (2 m) Approx. 120 g Approx. 65 g
      Pre-wired connector
      (M12)      		 Approx. 60 g Approx. 30 g
      Connector (M8) Approx. 30 g Approx. 20 g
      Material Case Polybutylene terephthalate (PBT)
      Display Modified polyarylate
      Lens Modified polyarylate Methacrylate resin
      (PMMA)      		 Modified polyarylate
      Main IO-Link functions Operation mode switching between Light ON and Dark ON, setup of the instability detection level for light receiving and non-light receiving, timer function of the control output and timer time selecting, instability output (IO-Link mode) ON delay timer time selecting, setup of a teaching level and execution of teaching, setup of light receiving sensitivity level, monitor output, operating hours read-out, and initial reset
      Communication
      specifications      		 IO-Link
      specification      		 Ver 1.1
      Baud rate IL3: COM3 (230.4 kbps), -IL2: COM2 (38.4 kbps)
      Data length PD size: 2 bytes, OD size: 1 byte (M-sequence type: TYPE_2_2)
      Minimum
      cycle time      		 IL3 (COM3): 1 ms, -IL2 (COM2): 2.3 ms
      Accessories Instruction manual (Neither Reflectors nor Mounting Brackets are provided with any of the above models.)

      * Values in parentheses indicate the minimum required distance between the Sensor and Reflector.

      Dimensions | Photoelectric Sensor Built-in Amplifier – E3Z-[]-IL[] series

      Sensors

      Through-beam Models *

      Pre-wired Models

      E3Z-T81-IL[]

      E3Z-[]-IL[] Dimensions 3

      Connector Models

      E3Z-T86-IL[]

      E3Z-[]-IL[] Dimensions 4

      * Models numbers for Through-beam Sensors (E3Z-T[][]) are for sets that include both the Emitter and Receiver. The model number of the Emitter is expressed by adding “-L” to the set model number (example: E3Z-T81-IL[]-L 2M), the model number of the Receiver, by adding “-D” (example: E3Z-T81-IL[]-D 2M.) Refer to Ordering Information to confirm model numbers for Emitter and Receivers.

      Retro-reflective Models

      Pre-wired Models

      E3Z-R81-IL[]E3Z-D82-IL[]E3Z-L81-IL[]

      E3Z-[]-IL[] Dimensions 7

      Connector Models

      E3Z-R86-IL[]E3Z-D87-IL[]E3Z-L86-IL[]

      E3Z-[]-IL[] Dimensions 8

      Note: The lens for the E3Z-D[]2/D[]7 is black.

      Accessories (Order Separately)

      Slits

      E39-S65A
      E39-S65B
      E39-S65C

      E3Z-[]-IL[] Dimensions 12

      E39-S65D
      E39-S65E
      E39-S65F

      E3Z-[]-IL[] Dimensions 13

      Mounting Bracket

      E39-L44

      E3Z-[]-IL[] Dimensions 15

      E39-L104

      E3Z-[]-IL[] Dimensions 16

      Reflectors

      Refer to E39-R on your OMRON website for details.

      Sensor I/O Connectors

      Refer to XS3 or XS5 on your OMRON website for details.

      คุณสมบัติ | Photoelectric Sensor Built-in Amplifier – E3Z-[]-IL[] series

      • การหยุดทำงานสามารถลดลงได้ แจ้งเตือนตามเวลาจริงให้คุณทราบถึงชิ้นส่วนที่ผิดปกติ และปรากฎการณ์เซนเซอร์หยุดการทำงาน
      • ความถี่ของการล้มเหลวอย่างกะทันหันสามารถลดลงได้ จอภาพระดับแสงตกกระทบป้องกันการตรวจจับที่ผิดพลาดก่อนที่จะเกิดขึ้น
      • มีวิธีการตรวจจับสามประเภทและวิธีการเชื่อมต่อสามประเภท

      คุณสมบัติ | Photoelectric Sensor Built-in Amplifier – E3Z-[]-IL[] series

      Photoelectric Sensor Built-in Amplifier – E3Z-[]-IL[] series
      ระยะตรวจจับ 1 ม., 3 ม., 4 ม., 90 + 30 มม.
      แรงดันไฟฟ้า 10 ถึง 30 VDC
      การใช้กระแส สูงสุด 30 มิลลิแอมป์, สูงสุด 50 มิลลิแอมป์
      เวลาตอบสนอง สูงสุด 1 มิลลิวินาที
      วัสดุ โพลีบิวทิลีนเทเรฟทาเลต (PBT)
      รายละเอียดIO-Link เวอร์ชัน 1.1

      ติดต่อแผนก Automation & Robots

      Automation Department
