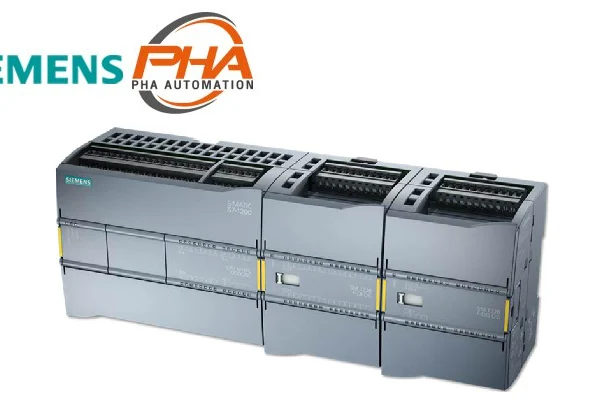

PLC SIMATIC S7-1200 - Failsafe CPUs
SIEMENS PLC SIMATIC S7-1200 – Failsafe CPUs
ข้อมูลทางเทคนิค | PLC SIMATIC S7-1200 – Fail-safe CPUs
| S7-1200 PLC (Fail-safe) | ||||||
|---|---|---|---|---|---|---|
| ซีรีส์ | ดิจิตอล อินพุต / เอาต์พุต |
อนาล็อก อินพุต / เอาต์พุต |
พิกัดแรงดัน | โมเดล | พอร์ตการสื่อสาร PROFINET |
|
| CPU 1212FC | DC/DC/DC | อินพุต 8 จุด เอาต์พุต 6 จุด |
อินพุต 2 ช่อง | 20.4 VDC to 28.8 VDC | 6ES7212-1AF40-0XB0 | 1 ช่อง |
| DC/DC/Relay | 6ES7212-1HF40-0XB0 | |||||
| CPU 1214FC | DC/DC/DC | อินพุต 14 จุด เอาต์พุต 10 จุด |
6ES7214-1AF40-0XB0 | |||
| DC/DC/Relay | 6ES7214-1HF40-0XB0 | |||||
| CPU 1215FC | DC/DC/DC | อินพุต 2 ช่อง เอาต์พุต 2 ช่อง |
6ES7215-1AF40-0XB0 | 2 ช่อง | ||
| DC/DC/Relay | 6ES7215-1HF40-0XB0 | |||||
| CPU 1217FC | DC/DC/DC | 6ES7217-1AG40-0XB0 | ||||
คุณสมบัติ | PLC SIMATIC S7-1200 – Fail-safe CPUs
ตัวควบคุม SIMATIC S7-1200 ที่ล้มเหลวอย่างปลอดภัยนั้นใช้ซีพียูมาตรฐาน S7-1200 และมีฟังก์ชันที่เกี่ยวข้องกับความปลอดภัยเพิ่มเติมเข้ามา สามารถใช้สำหรับงานที่เน้นความปลอดภัยตามมาตรฐาน IEC 61508 ถึง SIL 3 และ ISO 13849-1 ถึง PL e โปรแกรมที่เกี่ยวข้องกับความปลอดภัยถูกสร้างขึ้นใน TIA Portal เครื่องมือวิศวกรรมความปลอดภัย STEP 7 มีคำสั่งการใช้งานและบล็อกสำหรับโปรแกรมที่เกี่ยวข้องกับความปลอดภัยในภาษา LAD และ FBD ด้วยเหตุนี้จึงมี ไลบรารี (Library) ที่มีบล็อกที่กำหนดค่าไว้ล่วงหน้าซึ่งได้รับการรับรองจาก TÜV สำหรับฟังก์ชันที่เกี่ยวข้องกับความปลอดภัย.
ข้อมูลจำเพาะ | PLC SIMATIC S7-1200 – Fail-safe CPUs
| PLC SIMATIC S7-1200 | Fail-safe CPUs |
|---|---|
| แหล่งจ่ายไฟ | 24 VDC |
| ดิจิตอลอินพุต | 8 / 14 / 14 |
| ชนิดของดิจิตอลอินพุต | 24 VDC กระแสซิงค์ |
| 24 VDC กระแสซอร์ส | |
| 1.5 VDC ความต่างกันของอินพุต | |
| ดิจิตอลเอาต์พุต | 6 / 10 / 10 |
| ชนิดของดิจิตอลเอาต์พุต | 24 VDC |
| รีเลย์ | |
| 1.5 VDC ความต่างกันของเอาต์พุต | |
| อนาล็อกอินพุต | 2 |
| ชนิดของอนาล็อกอินพุต | 0-10 V |
| อนาล็อกเอาต์พุต | 2 |
| ชนิดของอนาล็อกเอาต์พุต | 0-20 mA |
| พัลส์เอาต์พุต (> 100 kHz) | 4 / 4 / 4 (> MHz) |
| EtherNet Interface | 1 / 2 / 2 |
| EtherNet Interface Type | TCP/IP native |
| ISO บน TCP | |
| UDP | |
| ความจำจากการทำงาน | 100 – 150 kbyte |
| ส่วนเสริม | RS-485 |
| RS-232 | |
| สัญญาณอนาล็อก | |
| สัญญาณดิจิตอล | |
| หน่วยความจำเสริม |
