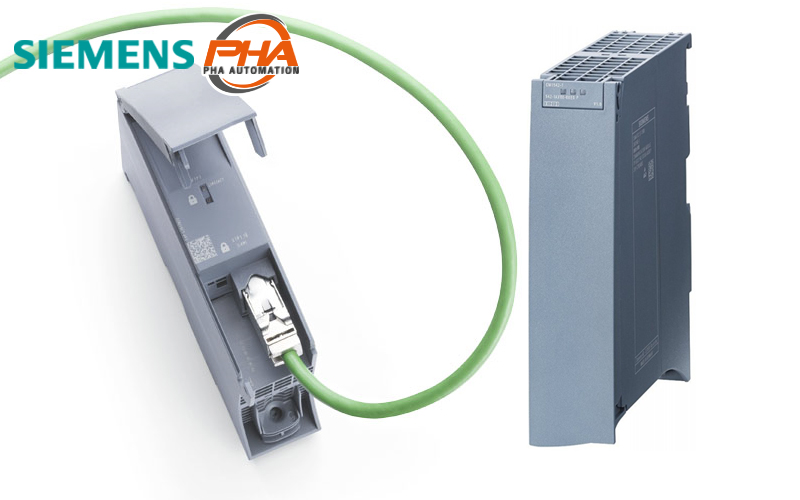

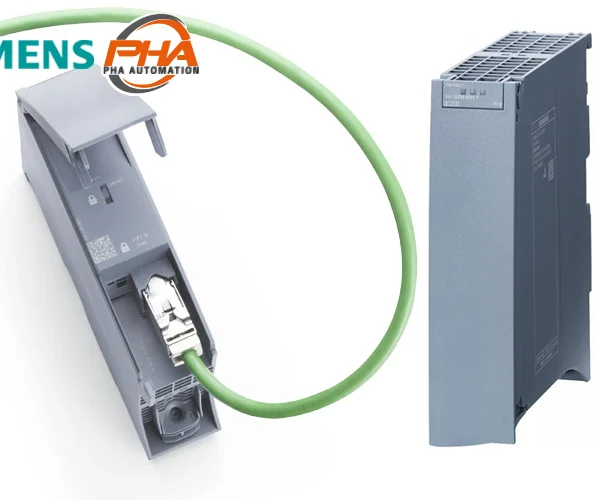

PLC SIMATIC S7-1500 - Ethernet / Profinet
SIEMENS PLC SIMATIC S7-1500 – Ethernet / Profinet
ข้อมูลทางเทคนิค | PLC SIMATIC S7-1500 – Ethernet / Profinet
| Communication module | |||
|---|---|---|---|
| โมเดล | ประเภท | หมายเลข | รายละเอียด |
| CM 1542-1 for connection of S7-1500 to PROFINET as IO controller | CM 1542-1 | 6GK7542-1AX00-0XE0 | PROFINET 10 / 100 Mbit/s |
| CP 1543-1 for connection of SIMATIC S7-1500 to Industrial Ethernet | CP 1543-1 | 6GK7543-1AX00-0XE0 | Industrial Ethernet 10 / 1000 Mbit/s |
| CP 1545-1 for connection of SIMATIC S7-1500 to Industrial Ethernet | CP 1545-1 | 6GK7545-1GX00-0XE0 | Industrial Ethernet 10 / 1000 Mbit/s (cloud system or MQTT) |
| SIPLUS NET CP 1543-1 | SIPLUS CP 1543-1 | 6GK7543-1AX00-0XE0 | SIMATIC S7-1500 controller to Industrial Ethernet |
คุณสมบัติ | PLC SIMATIC S7-1500 – Ethernet / Profinet
CM 1542-1 (PROFINET) โมดูลการสื่อสารระหว่าง SIMATIC S7-1500 กับเครือข่าย PROFINET เป็นตัวควบคุม PROFINET IO หรือ อุปกรณ์ PROFINET IO
- CM 1542-1 รองรับบริการการสื่อสารดังต่อไปนี้
- การสื่อสาร PG / OP
- การสื่อสาร S7
- การสื่อสารแบบเปิด (ส่ง / รับ)
- การสื่อสาร PROFINET
- การสื่อสาร IT
CP 1543-1 (Ethernet) โมดูลการสื่อสารระหว่าง SIMATIC S7-1500 กับเครือข่าย Ethernet ด้วยการรวมความหลากหลายของคุณสมบัติด้านความปลอดภัย การประมวลผลการสื่อสารป้องกันแต่ละสถานีของ S7-1500 ยังสามารถใช้เพื่อเชื่อมโยงสถานีของ S7-1500 เข้ากับเคือข่ายที่เป็น IPv6 โดยฟังก์ชันทั้งหมดได้กำหนดค่าด้วยโปรแกรม STEP 7 Professional V12 (TIA Portal) หรือสูงกว่า
- CM 1542-1 รองรับบริการการสื่อสารดังต่อไปนี้
- การสื่อสาร PG/OP
- การสื่อสาร S7
- การสื่อสารผู้ใช้แบบเปิด (ส่ง / รับ, ค้นหา / เขียน)
- การระบุค่าของความปลอดภัย
- โปรโตคอลสำหรับการสื่อสารที่ปลอดภัย
- รวม S7-1500 เข้ากับเครือข่ายที่ใช้ IPv6
ข้อมูลจำเพาะ | PLC SIMATIC S7-1500 – Ethernet / Profinet
| PLC SIMATIC S7-1500 | Ethernet / Profinet |
|---|---|
| อัตราการถ่ายโอน | 10 – 100 Mbit/s (CM 1542-1) 10 – 100 Mbit/s (CM 1543-1) |
| ประเภทของการเชื่อมต่อ | พอร์ต RJ45 |
| จำนวนของการเชื่อมต่อ | 1 พอร์ต (CM 1543-1) 2 พอร์ต (CM 1542-1) |
| มาตรฐานการป้องกัน | IP20 |
| จำนวนหน่วยของซีพียูสูงสุด | 8 |
