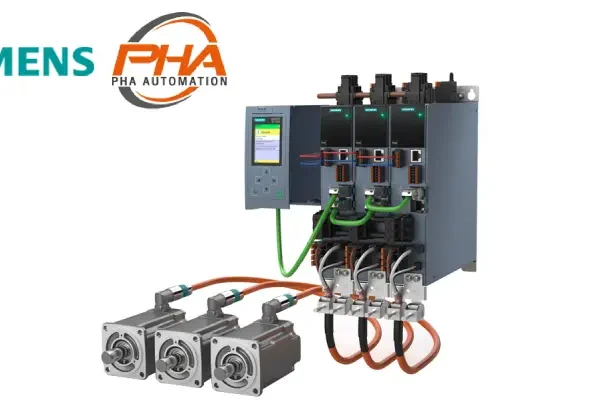

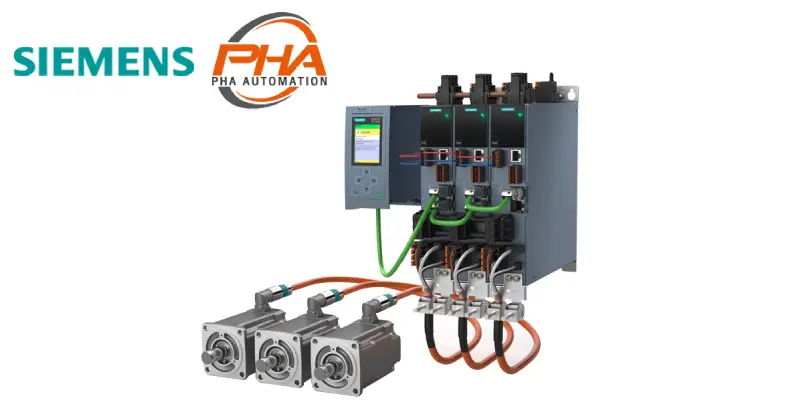

Servo - SINAMICS S210
เลือกรุ่นสินค้า | SINAMICS S210 – Servo Drive
ตัวอย่าง: 6SL3210-5HB10-1UF0, 6SL3210-5HE15-0UF0 วิธีการเลือก: 6SL3210-5H B(1) 10-1(2) UF0
หมายเลข | ความหมาย | รหัส | รายระเอียด |
---|---|---|---|
(1) | แรงดันแหล่งจ่าย | B | 1/3 เฟส 200 – 240 VAC |
E | 3 เฟส 380 – 480 VAC | ||
(2) | แรงดันและกำลังเอาต์พุต | 10-1 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 0.1 kW, แรงดันไฟฟ้า 200V |
10-2 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 0.2 kW, แรงดันไฟฟ้า 200V | ||
10-4 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 0.4 kW, แรงดันไฟฟ้า 200V ซัพพอร์ทกำลังของมอเตอร์สูงสุด 0.4 kW, แรงดันไฟฟ้า 400V |
||
10-8 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 0.75 kW, แรงดันไฟฟ้า 200V ซัพพอร์ทกำลังของมอเตอร์สูงสุด 0.75 kW, แรงดันไฟฟ้า 400V |
||
11-0 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 1.0 kW, แรงดันไฟฟ้า 200V ซัพพอร์ทกำลังของมอเตอร์สูงสุด 1.0 kW, แรงดันไฟฟ้า 400V |
||
11-5 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 1.5 kW, แรงดันไฟฟ้า 200V ซัพพอร์ทกำลังของมอเตอร์สูงสุด 1.75 kW, แรงดันไฟฟ้า 400V |
||
12-0 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 2.0 kW, แรงดันไฟฟ้า 200V ซัพพอร์ทกำลังของมอเตอร์สูงสุด 2.5 kW, แรงดันไฟฟ้า 400V |
||
13-5 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 3.5 kW, แรงดันไฟฟ้า 400V | ||
15-0 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 5.0 kW, แรงดันไฟฟ้า 400V | ||
17-0 | ซัพพอร์ทกำลังของมอเตอร์สูงสุด 7.0 kW, แรงดันไฟฟ้า 400V |
เลือกรุ่นสินค้า | SINAMICS S210 – Servo Motor
ตัวอย่าง: 1FL6022-2AF21-1_ _1, 1FL6061-1AC61-2_ _1
วิธีการเลือก: 1FL2 1(1) 02(2) – 1(3) A G(4) 0(5) 1(6) – 0(7) S(8) A0
หมายเลข | ความหมาย | รหัส | รายละเอียด |
---|---|---|---|
(1) | แรงบิต | 1 | High Dynamic |
2 | Compact | ||
(2) | ความสูงของแกนเพลา | 02 | SH: 20 mm |
03 | SH: 30 mm | ||
04 | SH: 40 mm | ||
(3) | ความยาวโดยรวม | – | *ดูจากข้อมูลทางเทคนิค* |
(4) | ค่าเฉลี่ยความเร็ว | G | สำหรับตัวแปลงที่เชื่อมต่อกับ 240 V : 3000 rpm ที่ 230 V สำหรับตัวแปลงที่เชื่อมต่อกับ 480 V : – |
F | สำหรับตัวแปลงที่เชื่อมต่อกับ 240 V : 1500 rpm ที่ 230 V สำหรับตัวแปลงที่เชื่อมต่อกับ 480 V : 3000 rpm ที่ 400 V |
||
K | สำหรับตัวแปลงที่เชื่อมต่อกับ 240 V : 3000 rpm ที่ 230 V สำหรับตัวแปลงที่เชื่อมต่อกับ 480 V : 6000 rpm ที่ 400 V |
||
(5) | เบรค | 0 | ไม่มี |
1 | มี | ||
(6) | ระดับการป้องกัน | 0 | IP64, แกนเพลาไม่มีซีลกัน |
1 | IP65, แกนเพลามีซีลกัน | ||
(7) | ระบบกลไก | 0 | เพลาธรรมดา |
1 | เพลามีร่องลิ่ม และลิ่ม | ||
2 | เพลาธรรมดา ขนาด 11 x 23 mm (เฉพาะสำหรับ 1FK2, 03 และ IP64) | ||
(8) | ชนิดของเอ็นโค้ดเดอร์ | S | Absolute encoder 22 bit singleturn (AS22DQC) |
M | Absolute encoder 22 bit + 12 bit multiturn (AM22DQC) |
ข้อมูลทางเทคนิค | SINAMICS S210 – Servo Drive
ประเภท | รุ่น | เอาต์พุต (กิโลวัตต์) |
---|---|---|
SINAMICS S210 servo converters, 1 AC series |
6SL3210-5HB10-1UF0 | 0.1 |
6SL3210-5HB10-2UF0 | 0.2 | |
6SL3210-5HB10-4UF0 | 0.4 | |
6SL3210-5HB10-8UF0 | 0.75 | |
SINAMICS S210 servo converters, 3 AC series | 6SL3210-5HE10-4UF0 | 0.4 |
6SL3210-5HE10-8UF0 | 0.75 | |
6SL3210-5HE11-0UF0 | 1.00 | |
6SL3210-5HE11-5UF0 | 1.75 | |
6SL3210-5HE12-0UF0 | 2.50 | |
6SL3210-5HE13-5UF0 | 3.50 | |
6SL3210-5HE15-0UF0 | 5.00 | |
6SL3210-5HE17-0UF0 | 7.00 |
ข้อมูลทางเทคนิค | SINAMICS S210 – Servo Motor
ประเภท | รุ่น | เอาต์พุต (กิโลวัตต์) |
---|---|---|
SINAMICS S210 servo converters, 1 AC series |
6SL3210-5HB10-1UF0 | 0.1 |
6SL3210-5HB10-2UF0 | 0.2 | |
6SL3210-5HB10-4UF0 | 0.4 | |
6SL3210-5HB10-8UF0 | 0.75 | |
SINAMICS S210 servo converters, 3 AC series | 6SL3210-5HE10-4UF0 | 0.4 |
6SL3210-5HE10-8UF0 | 0.75 | |
6SL3210-5HE11-0UF0 | 1.00 | |
6SL3210-5HE11-5UF0 | 1.75 | |
6SL3210-5HE12-0UF0 | 2.50 | |
6SL3210-5HE13-5UF0 | 3.50 | |
6SL3210-5HE15-0UF0 | 5.00 | |
6SL3210-5HE17-0UF0 | 7.00 |
คุณสมบัติ | Servo – SINAMICS S210
ด้วยตัวแปลงนี้ถูกสร้างขึ้นพิเศษสำหรับใช้กับมอเตอร์ SIMOTICS S-1FK2 ที่พัฒนาขึ้นมาใหม่ SIEMENS นำเสนอระบบเซอร์โวไดรฟ์ใหม่ที่มีคลาสสมถรรนะต่างๆ ตั้งแต่ 50 W – 7 kW ตัวแปลงที่มีฟังก์ชันความปลอดภัยในตัวอยู่แล้ว และการกำหนดค่าคงไม่ง่ายกว่านี้ การเชื่อมต่อกับคอนโทรลเลอร์ระดับสูงจะดำเนินการผ่าน PROFINET การสั่งงานผ่านเว็บเซิร์ฟเวอร์ และการปรับด้วยปุ่มเดียวเป็นเรื่องที่น่ายินดีอย่างแท้จริง สุดท้ายเซอร์โวมอเตอร์ SIMOTICS 1KFK2 ที่ได้รับรางวัลด้านการออกแบบจะเคลื่อนย้ายโหลดขนาดเล็กแบบไดนามิกและขนาดกลางถึงใหญ่ได้อย่างแม่นยำมาก
ข้อมูลจำเพาะ | Servo – SINAMICS S210
Servo | SINAMICS S210 |
---|---|
แหล่งจ่ายไฟ | 3-phase or 1-phase 200-240 VAC |
3-phase 380 to 480 VAC | |
รูปแบบการสื่อสาร | PROFINET |
PROFIBUS DP | |
EtherNet/IP | |
USS (kein CU310) | |
CANopen (CU320-2) | |
Modbus TCP | |
Encoder ป้อนกลับ | Incremental 2048 S/R (Signals per revolution) |
Absolute 22 bit | |
รูปแบบการควบคุม | การควบคุมเซอร์โวโดยใช้ Encoder |
พิกัดเอาต์พุต (kW) | 0.1 – 7 kW |
