วาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม (Hydraulic || Solenoid Controlled Pilot Operated Directional Valves)รุ่น DSHG Series

    วาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม (Hydraulic || Solenoid Controlled Pilot Operated Directional Valves) เหมาะสำหรับงานที่ใช้ Pressure สูง Flow rate สูง

    Category:

      วาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม (Hydraulic || Solenoid Controlled Pilot Operated Directional Valves)รุ่น DSHG Series

      DSHG-Series

      วาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม (Hydraulic || Solenoid Controlled Pilot Operated Directional Valves)รุ่น DSHG Series

      รายละเอียด วาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม รุ่น DSHG Series

      วาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม รุ่น DSHG Series
      ชนิดของ
      วาล์ว      		 หมายเลขรุ่น อัตราการไหล
      สูงสุด
      L/min      		 แรงดันใช้งาน
      สูงสุด
      MPa (PSI)      		 แรงดันสูงสุด
      ของช่องทาง
      น้ำมัน      		 แรงดันสูงสุด
      ในการควบคุม      		 แรงดันย้อนกลับ
      สูงสุด T-Line      		 ความเร็วใน
      การเปลี่ยนตำแหน่ง      		 น้ำหนัก
      kg (lbs.)
      Ext. Drain Int. Drain AC DC R
      แบบ
      มาตราฐาน      		 DSHG-01-3CX-X-14/1480/1490 40(10.6) 21(3050) 21(3050) 1.0(145) 16(2320) 16(2320) 120 120 120 3.2(7.1)
      DSHG-01-2BX-X-14/1480/1490 2.7(6.0)
      DSHG-03-3CX-X-14/1490 160(42.3) 25(3630) 25(3630) 0.7(100) 16(2320) 16(2320) 120 120 120 6.9(15.2)
      DSHG-03-2NX-X-14/1490 6.9(15.2)
      DSHG-03-2BX-X-14/1490 6.4(14.1)
      (S-)DSHG-04-3CX-X-52/5290 300(79.3) 31.5(4570) 25(3630) 0.8(120) 21(3050) 16(2320) 120 120 120 8.5(18.7)
      (S-)DSHG-04-2NX-X-52/5290 8.5(18.7)
      (S-)DSHG-04-2BX-X-52/5290 8.0(17.6)
      แบบ
      กันสะเทือน      		 (S-)DSHG-06-3CX-X-53/5290 500(132) 31.5(4570) 25(3630) 0.8(120) 21(3050) 16(2320) 120 120 120 12.4(27.3)
      (S-)DSHG-06-2NX-X-53/5290 12.4(27.3)
      (S-)DSHG-06-2BX-X-53/5290 11.9(26.2)
      (S-)DSHG-06-3HX-X-53/5290 21(3050) 1.0(145) 110 110 110 13.2(29.1)
      (S-)DSHG-10-3CX-X-43/4390 1100(291) 31.5(4570) 25(3630) 1.0(145) 21(3050) 16(2320) 120 120 100 45.0(99.2)
      (S-)DSHG-10-2N-X-43/4390 100 100 100 45.0(99.2)
      (S-)DSHG-10-2BX-X-43/4390 21(3050) 60 60 50 44.5(98.1)
      (S-)DSHG-10-3HX-X-43/4390 52.9(116.6)

      ตารางเลือกรุ่น วาล์วควบคุมทิศทางด้วยไฟฟ้า (Hydraulic || Solenoid Operated Directional Valves) รุ่น DSHG Series

      วาล์วควบคุมทิศทางด้วยไฟฟ้า (Hydraulic || Solenoid Operated Directional Valves) รุ่น DSHG Series
      F- S- DSHG -06 -2 B 2 A -C2 -E T
      ชีลชนิดพิเศษ ชนิดวาล์ว หมายเลข
      รุ่น      		 ขนาด
      วาล์ว      		 หมายเลข
      ตำแหน่ง
      วาล์ว      		 ตำแหน่ง
      สปริง      		 ชนิด
      ก้านวาล์ว      		 วาล์วแบบ
      2 ตำแหน่ง
      พิเศษ      		 หมายเลขของ
      วาล์วลดแรงดัน      		 ช่องทาง
      น้ำมัน
      ขาเข้า      		 ช่องทาง
      น้ำมัน
      ขากลับ
      ชีลชนิดพิเศษ
      สำหรับน้ำมัน
      สังเคราะห์      		 None :
      แบบมาตราฐาน      		 DSHG 01 3 C :
      สปริงกลาง      		 2, 3, 4
      40, 5, 60
      11, 12      		 – –

      None :
      Internal
      Pilot

      E :
      External
      Pilot

      None :
      External
      Drain

      T :
      Internal
      Draim
      2 B :
      สปริงข้าง      		 2, 3, 4
      40, 7
      03 3 C :
      สปริงกลาง      		 2, 3, 4
      40, 5, 60
      7, 9, 10
      11, 12      		 –

      C1 :
      with C1
      Choke

      C2 :
      with C2
      Choke

      C1C2 :
      with C1&C2
      Choke
      2 N :
      ไม่มีสปริง      		 2
      3
      4
      40
      7
      B :
      สปริงข้าง

      None :
      แบบมาตราฐาน

      S :
      แบบกันสะเทือน

      		 04 3 C :
      สปริงกลาง      		 2, 4, 40
      60, 10, 12
      (3, 5, 6
      7, 9, 11 )      		 –
      2 N :
      ไม่มีสปริง      		 2, 4, 40
      (3, 7)      		 A
      B :
      สปริงข้าง      		 2, 4, 40
      (3, 7)      		 A B
      06 3 C :
      สปริงกลาง      		 2, 4, 40
      60, 10, 12
      (3, 5, 6
      7, 9, 11 )      		 –
      10 2 N :
      ไม่มีสปริง      		 2, 4, 40
      (3, 7)      		 A
      B :
      สปริงข้าง      		 2, 4, 40
      (3, 7)      		 A B
      -R2 -A100 -C -H -N -53 -* -L
      ปรับเปลี่ยน
      ก้านวาล์ว      		 ชนิดไฟ ควบคุมด้วยมือ ช่องทาง
      น้ำมันภายใน      		 ชนิดการ
      ต่อไฟ      		 Design
      Number      		 Design
      Standard      		 Models with
      Reverse Mtg.
      –

      AC :
      A100, A200
      A120, A240

      DC :
      D12, D24
      D48

      R100, R200

      None : Manual
      Override Pin

      C : Push
      Button and
      Lock Nut

      		 – None :
      แบบกล่อง      		 14   –
      L

      R2 :
      With Stroke
      Adjustmemt, Both
      Ends

      RA :
      With Stroke
      Adjustmemt,
      Port “A” End

      RB :
      With Stroke
      Adjustmemt,
      Port “B” End

      		 – 14 –
      L
      –

      N :
      แบบปลั๊ก

      N1 :
      แบบปลั๊ก
      พร้อมไฟ

      		 52   –
      L

      R2 : With Stroke
      Adj., Borth Ends

      RA :With Stroke
      Adj., Port “A” End

      RB :With Stroke
      Adj., Port “B” End

      P2 :With Pilot
      Piston Both Ends

      PA :With Pilot
      Piston Port “A” End

      PB :With Pilot
      Piston Port “A” End

      		 H 53 –
      43 L

      ตารางเลือกรุ่น วาล์วควบคุมทิศทางด้วยไฟฟ้า (Hydraulic || Solenoid Operated Directional Valves) รุ่น DSG-03-XXX-AX



      วาล์วควบคุมทิศทางด้วยไฟฟ้า (Hydraulic || Solenoid Operated Directional Valves) รุ่น DSHG-01 Series
      ชนิดก้านวาล์ว 3 ตำแหน่ง 2 ตำแหน่ง
      สปริงกลาง สปริงกลาง
      สัญลักษณ์Symbol1 อัตราการไหลสูงสุด
      L/min (U.S GPM)      		 สัญลักษณ์Symbol2 อัตราการไหลสูงสุด
      L/min (U.S GPM)
      หมายเลขรุ่น 7MPa
      (1020 PSI)      		 14 MPa
      (2030 PSI)      		 21 MPa
      (3050 PSI)      		 หมายเลขรุ่น 7MPa
      (1020 PSI)      		 14 MPa
      (2030 PSI)      		 21 MPa
      (3050 PSI)
      “2” Symbol3 DSHG-013C2 40 (10.6) 40 (10.6) 40 (10.6) DSHG-02-2B2 40 (10.6) 40 (10.6) 40 (10.6)
      “3” Symbol4 DSHG-013C3 40 (10.6) 40 (10.6) 40 (10.6) DSHG-02-23 40 (10.6) 40 (10.6) 40 (10.6)
      “4” Symbol5 DSHG-013C4 40 (10.6) 40 (10.6) 40 (10.6) DSHG-02-2B4 40 (10.6) 40 (10.6) 40 (10.6)
      “40”Symbol6 DSHG-013C40 40 (10.6) 40 (10.6) 40 (10.6) DSHG-02-2B40 40 (10.6) 40 (10.6) 40 (10.6)
      “5” Symbol7 DSHG-013C5 40 (10.6) 40 (10.6) 40 (10.6) – – – –
      “60” Symbol8 DSHG-013C60 40 (10.6) 40 (10.6) 40 (10.6) – – – –
      “7” Symbol9 DSHG-013C7 40 (10.6) 40 (10.6) 40 (10.6) DSHG-02-2B7 40 (10.6) 40 (10.6) 40 (10.6)
      “9” Symbol10 DSHG-013C9 40 (10.6) 40 (10.6) 40 (10.6) – – – –
      “10” Symbol11 DSHG-013C10 40 (10.6) 40 (10.6) 40 (10.6) – – – –
      “11” Symbol12 DSHG-013C11 40 (10.6) 40 (10.6) 40 (10.6) – – – –
      “12 ” Symbol13 DSHG-013C12 40 (10.6) 40 (10.6) 40 (10.6) – – – –

      รายละเอียดก้านวาล์ว และอัตราการไหลสูงสุดของวาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม แบบ 3 ตำแหน่ง

      • รุ่น DSHG-04/ S-DSHG-04 Series
      • รุ่น DSHG-06/ S-DSHG-06 Series
      • รุ่น DSHG-10/ S-DSHG-10 Series
      วาล์วควบคุมทิศทางด้วยไฟฟ้า (Hydraulic || Solenoid Operated Directional Valves)
      ชนิดก้านวาล์ว
      สปริงกลาง
      สัญลักษณ์Symbol1 อัตราการไหลสูงสุด
      L/min (U.S GPM)
      หมายเลขรุ่น หมายเลขรุ่น 10 MPa
      (1450 PSI)      		 16 MPa
      (2320 PSI)      		 25 MPa
      (3630 PSI)      		 31.5 MPa
      (4570 PSI)
      “2”Symbol2 DSHG-04-3C2 300 (79.3) 300 (79.3) 200 (52.8) 145 (38.3)
      (-S)-DSHG-04-3C2 300 (79.3) 250 (66.1) 120 (31.7) 110 (29.1)
      “3”Symbol3 DSHG-04-3C3 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3)
      “4”Symbol4 DSHG-04-3C4 300 (79.3) 300 (79.3) 250 (66.1) 165 (43.6)
      (-S)-DSHG-04-3C4 300 (79.3) 300 (79.3) 140 (37.0) 110 (29.1)
      “40”Symbol5 DSHG-04-3C40 300 (79.3) 300 (79.3) 200 (52.8) 145 (38.3)
      (-S)-DSHG-04-3C40 300 (79.3) 250 (66.1) 120 (31.7) 110 (29.1)
      “5”Symbol6 DSHG-04-3C5 250 (66.1) 250 (66.1) 245 (64.7) 245 (64.7)
      “6”Symbol7 DSHG-04-3C6 300 (79.3) 260 (68.7) 245 (64.7) 235 (62.1)
      “60”Symbol8 DSHG-04-3C60 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3)
      (-S)-DSHG-04-3C60
      “7”Symbol9 DSHG-04-3C7 300 (79.3) 300 (79.3) 200 (52.8) 145 (38.3)
      “9”Symbol10 DSHG-04-3C9 300 (79.3) 300 (79.3) 280 (74.0) 250 (66.1)
      “10”Symbol11 DSHG-04-3C10 300 (79.3) 300 (79.3) 200 (52.8) 150 (39.6)
      (-S)-DSHG-04-3C10 300 (79.3) 250 (66.1) 120 (31.7) 110 (29.1)
      “11”Symbol12 DSHG-04-3C11 300 (79.3) 260 (68.7) 160 (42.3) 140 (37.0)
      “12”Symbol13 DSHG-04-3C12 300 (79.3) 280 (74.0) 170 (44.9) 135 (35.7)
      (-S)-DSHG-04-3C12 300 (79.3) 250 (66.1) 120 (31.7) 110 (29.1)

      รายละเอียดก้านวาล์ว และอัตราการไหลสูงสุดของวาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม แบบ 2 ตำแหน่ง



      วาล์วควบคุมทิศทางด้วยไฟฟ้า (Hydraulic || Solenoid Operated Directional Valves)
      ชนิดก้านวาล์ว ไม่มีสปริง สปริงด้านข้าง
      สัญลักษณ์
      Symbol1 (1)      		 อัตราการไหลสูงสุด
      L/min (U.S GPM)      		 สัญลักษณ์
      Symbol2      		 อัตราการไหลสูงสุด
      L/min (U.S GPM)
      หมายเลขรุ่น 10 MPa
      (1450 PSI)      		 16 MPa
      (2320 PSI)      		 25 MPa
      (3630 PSI)      		 31.5 MPa
      (4570 PSI)      		 หมายเลขรุ่น 10 MPa
      (1450 PSI)      		 16 MPa
      (2320 PSI)      		 25 MPa
      (3630 PSI)      		 31.5 MPa
      (4570 PSI)
      “2”Symbol3 (S-)-DSHG-04-2N2 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3) (S-)-DSHG-04-2B2 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3)
      “3”Symbol4 DSHG-04-2N3 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3) DSHG-04-2B3 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3)
      “4”Symbol5 (S-)-DSHG-04-2N4 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3) (S-)-DSHG-04-2B4 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3)
      “40”Symbol6 (S-)-DSHG-04-2N40 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3) (S-)-DSHG-04-2B40 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3)
      “7”Symbol7 DSHG-04-2N7 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3) DSHG-04-2B7 300 (79.3) 300 (79.3) 300 (79.3) 300 (79.3)

      โครงสร้างวาล์วควบคุมทิศทางด้วยไฟฟ้า ชนิดควบคุมทางอ้อม รุ่น DSHG Series

      ชื่อรุ่น รูปโครงสร้าง ชื่อรุ่น รูปโครงสร้าง
      Terminal Box Type:
      DSHG-03-XXX-X-14/1490      		 DSHG-03-ST1



      		 Terminal Box Type:
      DSHG-06-XXX-X-53/5390      		 DSHG-06-ST1

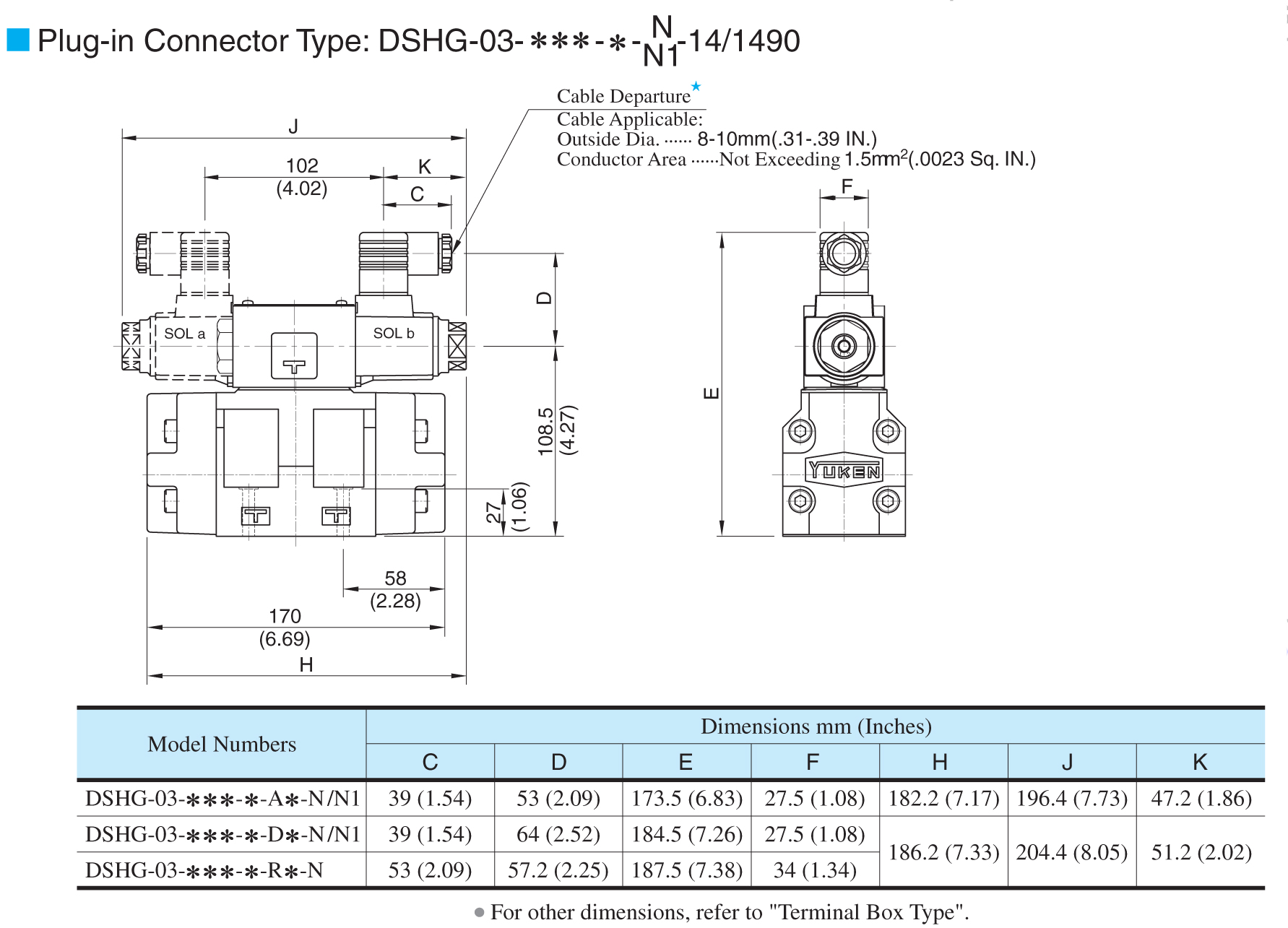

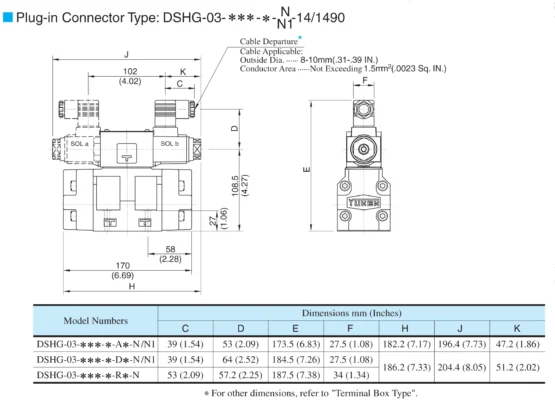

      Plug-in Connector Type:
      DSHG-03-XXX–N/N1-14/1490      		 DSHG-03-ST2



      		 Plug-in Connector Type:
      DSHG-06-XXX–N/N1-53/5390      		 DSHG-06-ST2

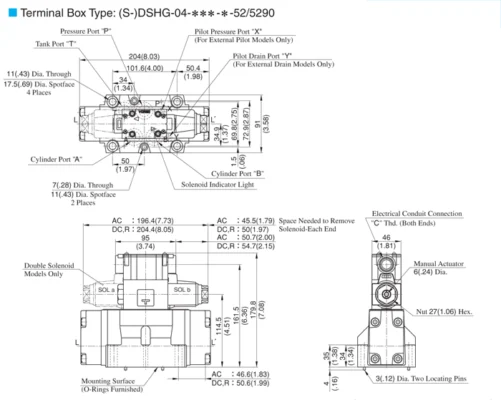

      Terminal Box Type:
      DSHG-04-XXX-X-52/5290      		 DSHG-04-ST1

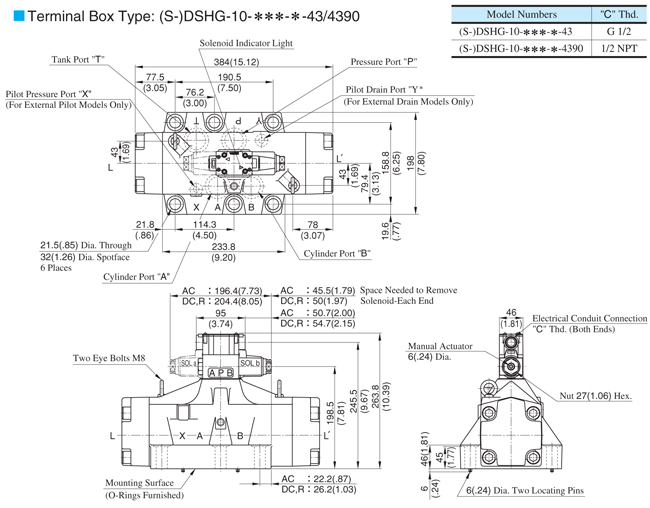

      		 Terminal Box Type:
      DSHG-10-XXX-X-43/4390      		 DSHG-10-ST1

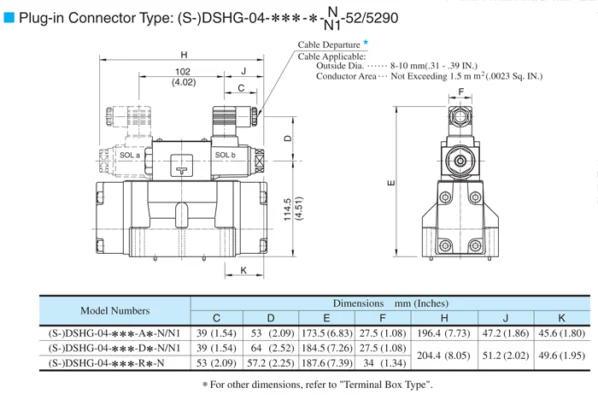

      Plug-in Connector Type:
      DSHG-04-XXX–N/N1-52/5290      		 DSHG-04-ST2

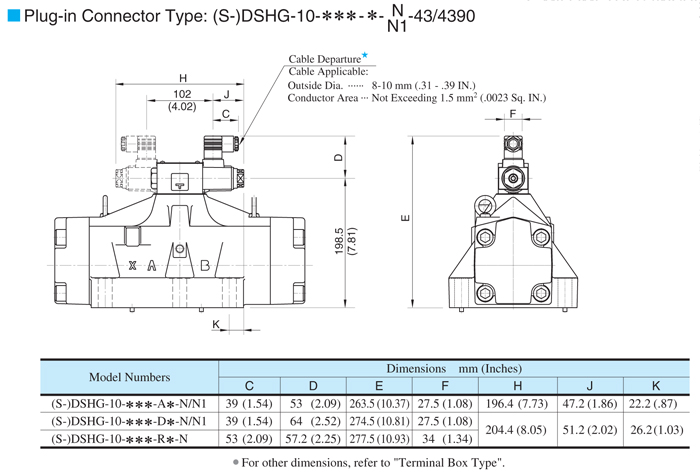

      		 Plug-in Connector Type:
      DSHG-10-XXX–N/N1-43/4390      		 DSHG-10-ST2
