HIWIN มีโต๊ะโรตารีมอเตอร์แรงบิดที่หลากหลายประเภทมอเตอร์แรงบิดมีระบบระบายความร้อนด้วยน้ำสามารถเพิ่มอัตราเร่ง และแรงบิดสูงประกอบกับตลับลูกปืนที่ให้ความแม่นยำสูงเข้ารหัสสัมบรูณ์และแรงแคลมป์ที่สูง
มอเตอร์แรงบิด โต๊ะโรตารี มีมอเตอร์แรงบิดที่มีแรงบิดใกล้เคียงกันและมีอัตราเร่งที่สูงกว่าเมื่อเปรียบเทียบกับเฟืองตัวหนอนและระบบลูกกลิ้งลูกเบี้ยวการใช้มอเตอร์แรงบิดระบายความร้อนด้วยน้ำ ทำให้ช่วยลดการเสียรูปจากความร้อน และยังสามารถเพิ่มแรงบิดในการทำงานให้ได้การตอบสนองแบบไดมามิกสูง และความแม่นยำสูงด้วยศูนย์ฟันเฟืองและการสึกหรอแบบศูนย์ทำให้มอเตอร์แรงบิดสามารถปรับความละเอียดของโต๊ะโรตารีได้

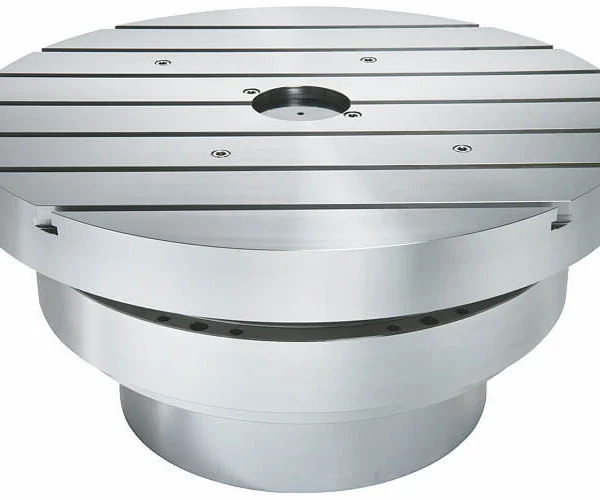

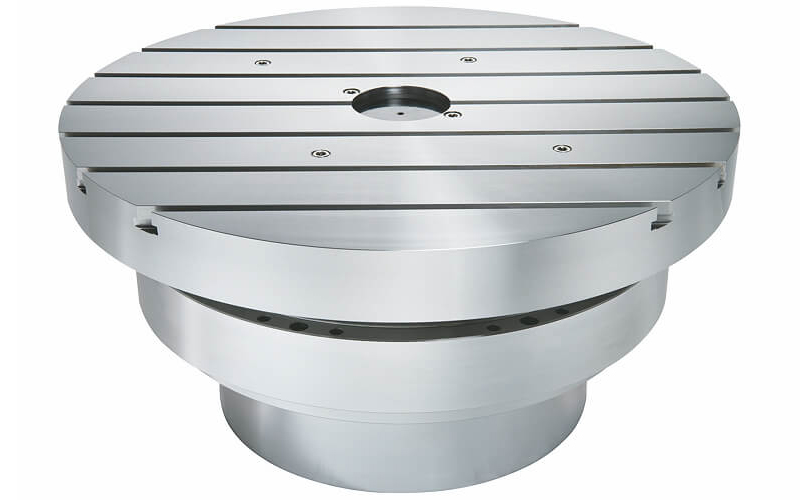

Torque Motor Rotary – RCH series
ไฮวินมอเตอร์แรงบิด RCH
Feature | Torque Motor Rotary Table RCH
Specifications Code | Torque Motor Rotary Table RCH
*1 : แบบจำลองทั้งหมดที่แสดงในตารางเป็นข้อกำหนดมาตรฐาน หากมีความต้องการพิเศษใด ๆ โปรดติดต่อ HIWIN
MODEL/SPEC
Unit
RCH-200-SP
RCH-200
RCH-400
RCH-600
RCH-800
เส้นผ่านศูนย์กลางโต๊ะ
mm
200
200
600
600
800
มอเตอร์แรงบิต
–
TMRW43-SB
TMRW43
TMRW7A
TMRWAF-SB
TMRWDF
ความเร็วรอบมากที่สุด
r.p.m
2000
280
115
100
80
แรงบิตต่อเนื่อง
N-m
27.9
63.5
480
1290
2000
แรงบิตสูงสุด
N-m
52.7
120
910
2400
3600
ประเภทการจับชิ้นงาน
–
Pneumatic (6 bar)
Hydraulic Pressure (70 bar)
Pneumatic (6 bar)
แรงแคลป์
N-m
600
600
2000
3200
4200
น้ำหนักสุทธิ
kg
85
85
190
430
750
รับโหลดได้มากสุด
kg
50
100
500
850
1800
*2 : คำมากสุดของแรงบิด ความเร็วรอบขนาดจะแยกตามแรงดันไฟฟ้าของแหล่งจ่ายไฟ
