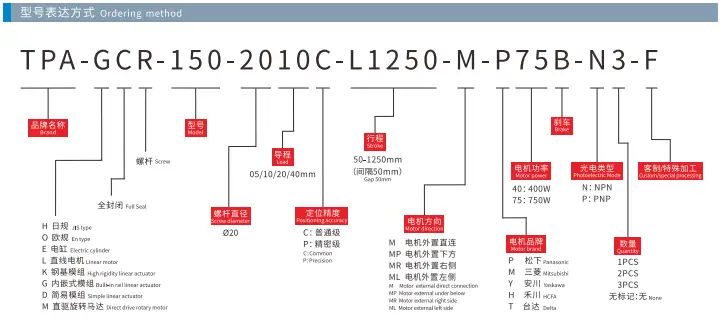

Model Numbers | Built-in Rail Linear – GCR150

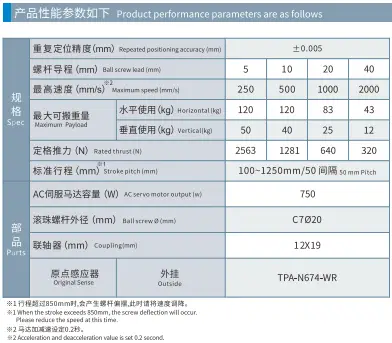

Specifications | Built-in Rail Linear – GCR150
Dimensions | Built-in Rail Linear – GCR150
Features | Built-in Rail Linear – GCR150
GCR Series Build-in Rail Ball Screw Linear Actuators
คุณสมบัติ
ความแม่นยำของตำแหน่งซ้ำ: ± 0.005 มม
น้ำหนักบรรทุกสูงสุด (แนวนอน): 120กก
น้ำหนักบรรทุกสูงสุด(แนวตั้ง): 50กก
ระยะชัก: 50 – 1350มม
ความเร็วสูงสุด: 2000 มม./วินาที
การออกแบบซีลฝาปิดแถบเหล็กพิเศษสามารถป้องกันสิ่งสกปรกและสิ่งแปลกปลอมไม่ให้เข้าไปด้านในได้ เนื่องจากการปิดผนึกที่ดีเยี่ยม จึงสามารถใช้ในสภาพแวดล้อมห้องคลีนรูมได้
ความกว้างลดลง ทำให้พื้นที่ที่จำเป็นสำหรับการติดตั้งอุปกรณ์มีขนาดเล็กลง
รางเหล็กถูกฝังอยู่ในตัวเครื่องอะลูมิเนียม หลังจากการเจียร ดังนั้นความสูงในการเดินและความแม่นยำเชิงเส้นจึงได้รับการปรับปรุงเป็น 0.02 มม. หรือน้อยกว่า
การออกแบบฐานสไลด์ที่เหมาะสมที่สุดโดยไม่จำเป็นต้องเสียบน็อต ทำให้กลไกคู่บอลสกรูและรางรูปตัว U โครงสร้างรางคู่ถูกรวมเข้ากับฐานสไลด์
RODUCT DETAILGCR-40GCR-50GCR-80GCR-120GCR-150
ตัวกระตุ้นเชิงเส้นซีรีส์ GCR ใช้การออกแบบโครงสร้างที่เป็นเอกลักษณ์ (หมายเลขสิทธิบัตรการประดิษฐ์: CN202110971848.9) ของ TPA ROBOT ซึ่งทำให้แท่งเหล็กฝังอยู่ในโมดูลฐานอะลูมิเนียม จากนั้นจึงบดร่อง ฐานอะลูมิเนียม และตัวเลื่อนจะถูกสร้างขึ้นอย่างสมบูรณ์ การออกแบบที่เป็นเอกลักษณ์นี้ทำให้โมดูลสามารถลดน้ำหนักและปริมาตรลงได้ 25% ในขณะที่มีความแข็งแกร่งและความแม่นยำสูง
ด้วยการออกแบบโครงสร้างที่ได้รับการจดสิทธิบัตรเฉพาะของ TPA แท่งเหล็กถูกฝังไว้ภายในตัวเครื่อง และการเจียรร่องของรางนำจะเสร็จสมบูรณ์ในคราวเดียว ซึ่งรับประกันความตรงในการเดินที่สูงขึ้น และความแม่นยำของตำแหน่งซ้ำ ๆ สูงถึง ±0.005 มม. นอกจากนี้การออกแบบโครงสร้างสายพานเหล็กแบบปิดผนึกเต็มรูปแบบยังช่วยลดการเข้ามาของฝุ่นและสามารถใช้ในห้องสะอาดได้อีกด้วย ดังนั้นแอคชูเอเตอร์เชิงเส้นไฟฟ้าซีรีส์ GCR จึงได้รับความนิยมใน FPD อุตสาหกรรมระบบอัตโนมัติทางการแพทย์ เซมิคอนดักเตอร์ เครื่องมือวัดความแม่นยำ และอุตสาหกรรมระบบอัตโนมัติอื่นๆ
แอคชูเอเตอร์เชิงเส้นซีรีส์ GCR มีตัวเลือกการติดตั้งมอเตอร์สูงสุด 8 แบบ เมื่อรวมกับขนาดและน้ำหนักที่เล็กกว่า สามารถประกอบเป็นหุ่นยนต์คาร์ทีเซียนในอุดมคติและหุ่นยนต์โครงสำหรับตั้งสิ่งของได้ตามต้องการ ช่วยให้ระบบอัตโนมัติเป็นไปได้อย่างไม่มีที่สิ้นสุด และหุ่นยนต์แกนเดี่ยวซีรีส์ GCR สามารถเติมน้ำมันได้โดยตรงจากหัวฉีดเติมน้ำมันทั้งสองด้านของโต๊ะเลื่อนโดยไม่ต้องถอดฝาครอบออก
