OCB Series Servo Motor Integrated Belt Drive Linear Actuator
ณสมบัติ
ความแม่นยำของตำแหน่งซ้ำ: ± 0.05 มม
น้ำหนักบรรทุกสูงสุด (แนวนอน): 220กก
น้ำหนักบรรทุกสูงสุด(แนวตั้ง): 80กก
ระยะชัก: 150 – 5,050มม
ความเร็วสูงสุด: 5,000 มม. / วินาที
การออกแบบโปรไฟล์: การวิเคราะห์ความเค้นไฟไนต์เอลิเมนต์ใช้ในการออกแบบโปรไฟล์เพื่อจำลองความแข็งและความเสถียรของโครงสร้างของโปรไฟล์ การลดน้ำหนักของโครงโปรไฟล์ด้วยความสามารถในการรับน้ำหนักจริงที่แข็งแกร่งและการออกแบบตามหลักมนุษยธรรม
รางนำทางเสริม: เมื่อโหลดในแนวตั้งและด้านข้างมีขนาดใหญ่ โดยไม่ต้องเปลี่ยนความกว้างและโครงสร้างของโมดูล จะมีการติดตั้งรางนำทางเสริมที่ด้านข้างของโมดูลเพื่อเสริมความแข็งแกร่งของโมดูลโมเมนต์ด้านข้าง และเพิ่มความแข็งแรงและ เสถียรภาพในการเคลื่อนไหวของโมดูล
การบำรุงรักษา: ตัวเลื่อนทั้งสองด้านสามารถทาน้ำมันจากส่วนกลางได้ และไม่จำเป็นต้องถอดแยกชิ้นส่วนสายพานและสายพานเหล็ก ซึ่งจะช่วยลดต้นทุนการบำรุงรักษาของลูกค้า
การติดตั้ง: ติดตั้งง่าย แอคชูเอเตอร์สามด้านได้รับการออกแบบมาพร้อมกับช่องน็อตตัวเลื่อน สามารถติดตั้งเพิ่มเติมได้ทั้งสามด้าน

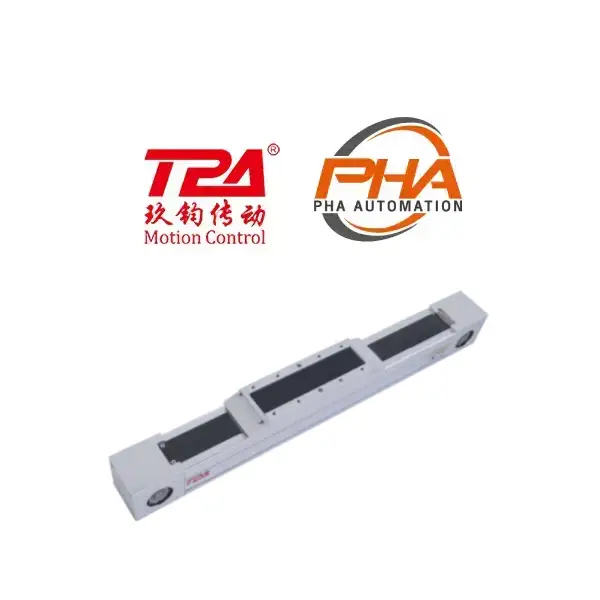

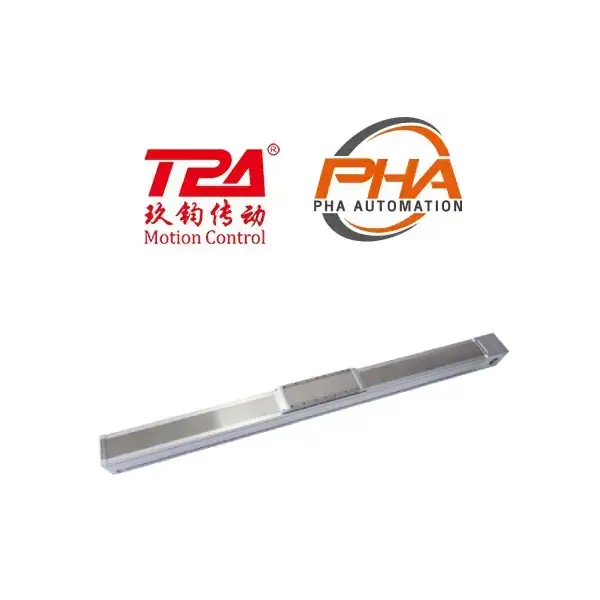

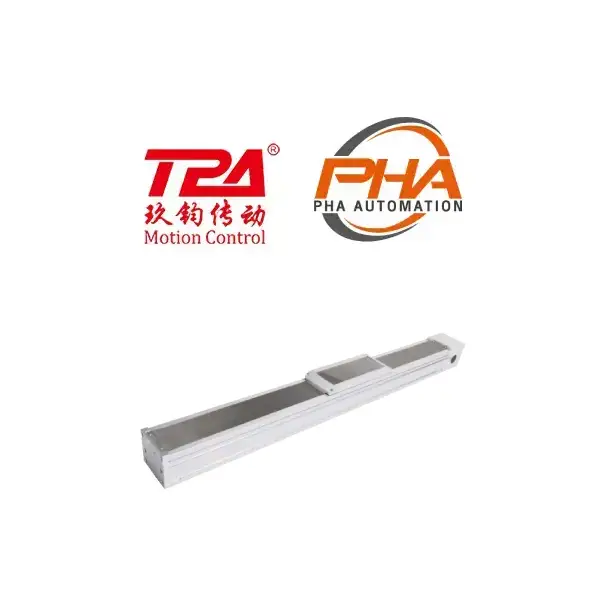

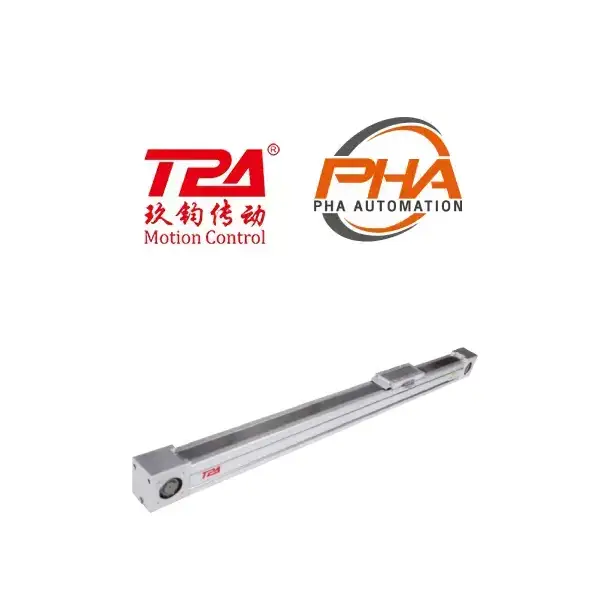

PRODUCT DETAIL OCB-60 OCB-80 OCB-100 OCB-120 OCB-140
โมดูลเชิงเส้นตรงที่ขับเคลื่อนด้วยสายพานซีรีส์ TPA OCB ใช้การออกแบบแบบบูรณาการที่ผสมผสานเซอร์โวมอเตอร์และสายพานเข้ากับการออกแบบที่ปิดสนิท ซึ่งจะแปลงการเคลื่อนที่แบบหมุนของเซอร์โวมอเตอร์ให้เป็นการเคลื่อนที่เชิงเส้น ควบคุมความเร็ว ตำแหน่ง และแรงขับของตัวเลื่อนได้อย่างแม่นยำ และตระหนักถึงค่าที่สูง การควบคุมอัตโนมัติที่แม่นยำ
